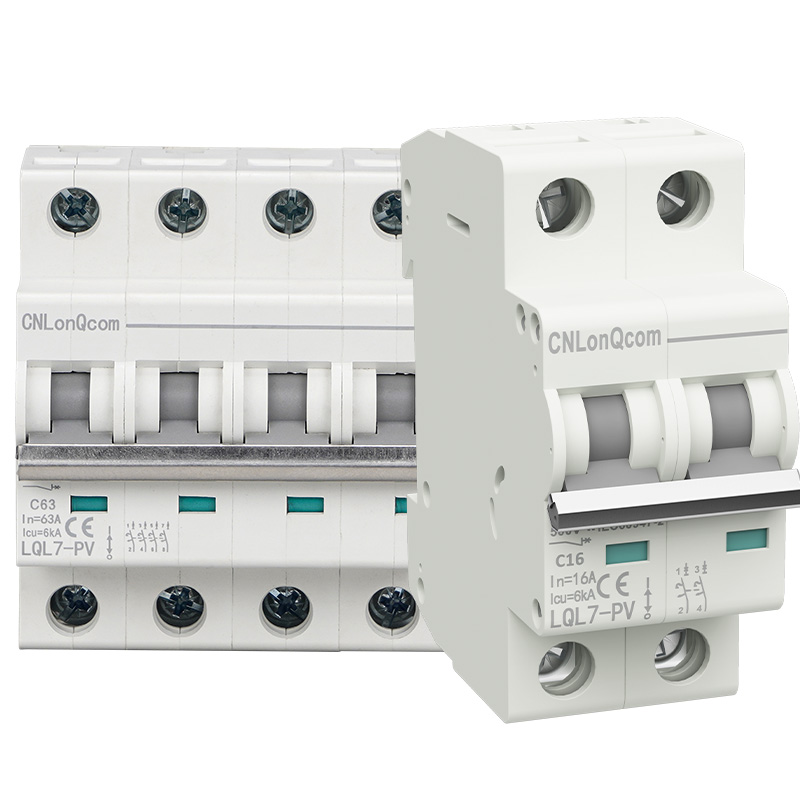

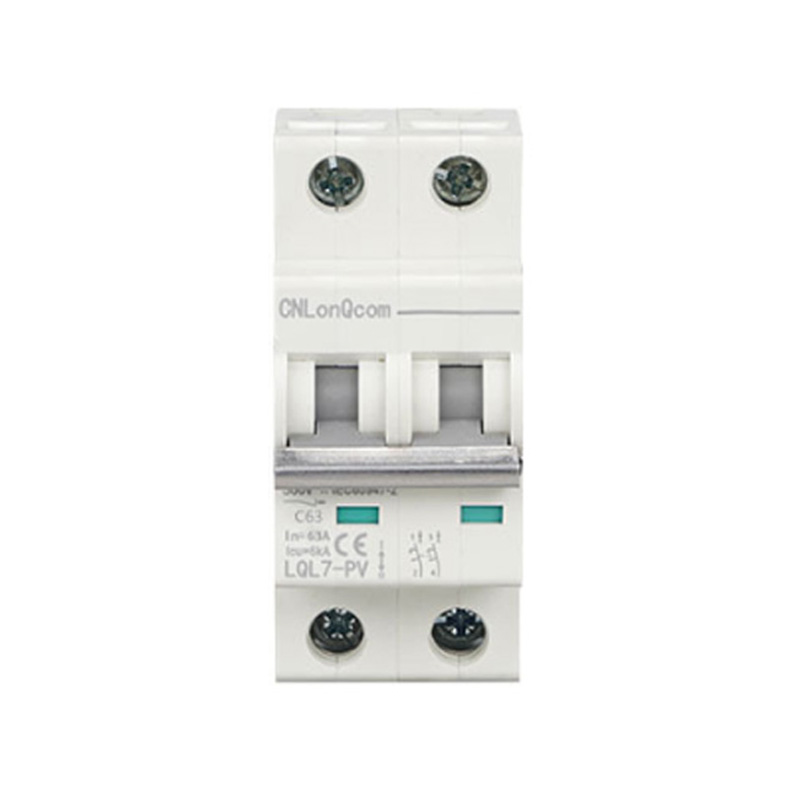

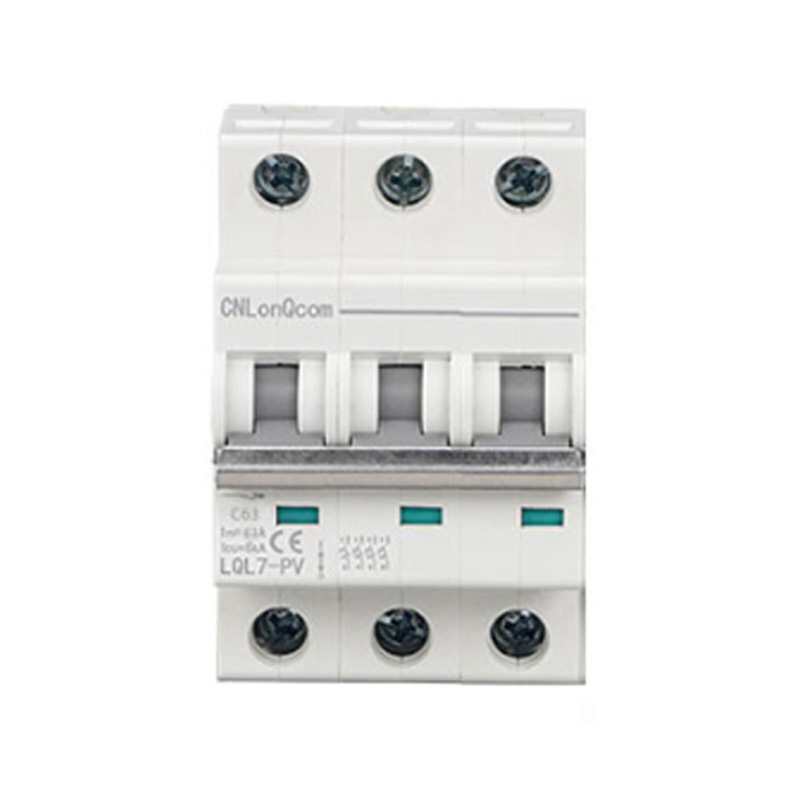

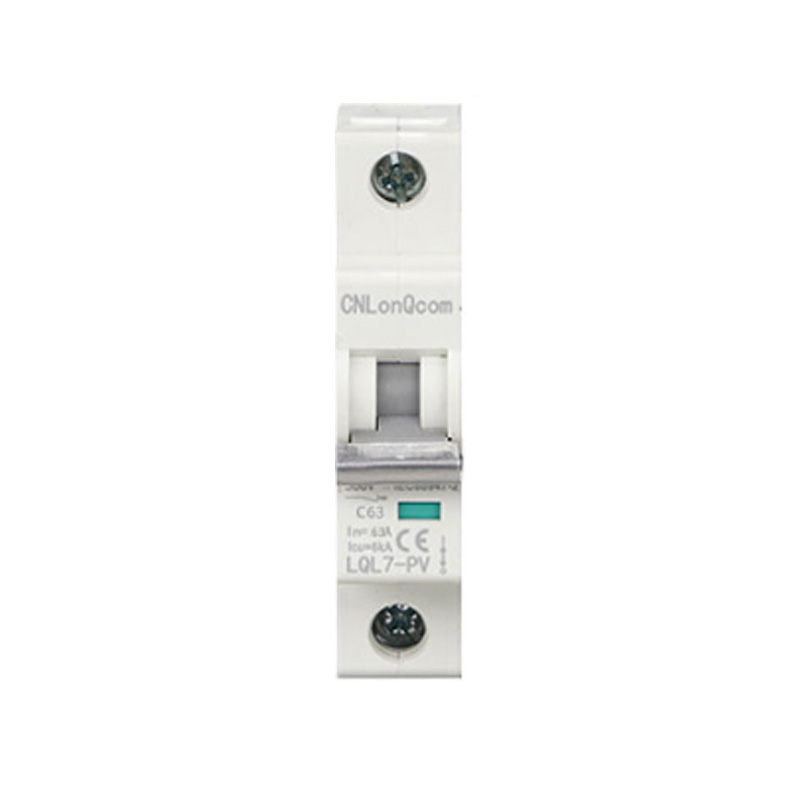

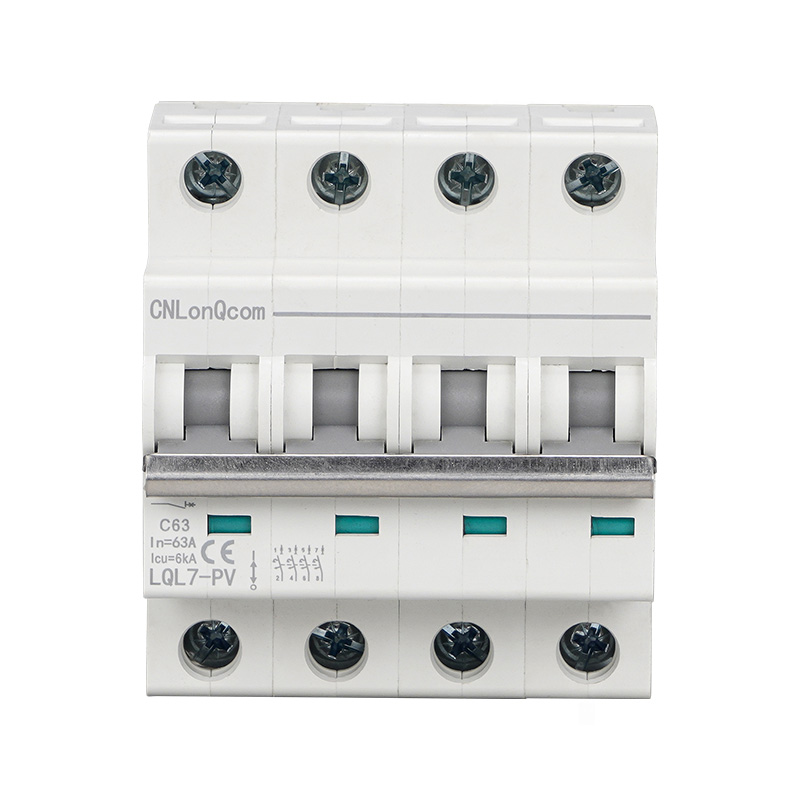

DC Devre Kesici LQL7-PV

CNLonQcom, Çin'de DC Devre Kesici LQL7-PV üretiminde uzmanlaşmış bir fabrikadır. Bu devre kesiciler, güneş fotovoltaik pil depolama sistemlerinde ve DC devrelerinde aşırı akım koruması ve kontrolü için kullanılır. 10A, 16A, 32A, 40A, 50A, 63A, 80A, 100A ve 125A gibi çeşitli nominal akımlarda mevcutturlar.

modeli:LQL7-PV

Talep Gönder

Ürün Açıklaması

Özelleştirilmiş kabul edilen DC Devre Kesici LQL7-PV, devre kesintisi, kısa devre koruması, ayarlama ve koruma için işlevler sağlar ve elektrikli ekipmanın ömrünü etkili bir şekilde uzatır.

Elektrikli ekipmanı aşırı yük, kısa devre veya diğer elektrik arızalarından kaynaklanan hasarlardan korurlar.
1.DC devre kesiciler ark hatalarının ve erimenin oluşmasını etkili bir şekilde önler.
2.Elektrikli ısıtma arızalarının önlenmesine yardımcı olurlar.
3. -40 santigrat derece ile 80 santigrat derece arasında değişen aşırı ortamlar için uygundur.
4. Dış mekan kurulumları için IP65 UV'ye dayanıklı muhafaza ile donatılmıştır.

Ürün özellikleri tablosu

LQL7-PV Serisi Devre Kesici		LQL7-PV
Çerçeve derecesi anma akımı (A)		63
		Elektrik performansı
U anma çalışma voltajı (V DC)		1P:DC250V 2P:DC550V 3P:DC750V 4P:DC1000V
Nominal Akım Girişi (A)		6-10-16-20-25-32-40-50-63
Nominal izolasyon gerilimi Ui (V DC)		1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V
darbe gerilimi Uimp (kV)		4
Nihai kesme kapasitesi lcu (kA)		6	6	6	6
Çalıştırma kesme kapasitesi lcs (%lcu)		%75	%75	%75	%75
Eğri türü		C
Seyahat türü		Termal-manyetik
Mekanik	Gerçek ortalama değer	20000
	Standart değer	8500
Elektrik	Gerçek ortalama değer	2500
	Standart değer	1500
		Kontrol ve gösterge
Şönt serbest bırakma (SHT)		Seçenek
Düşük gerilim bobini (UNT)
Yardımcı kontak (AX)
Alarm kontağı (AL)
		Bağlantı ve kurulum
Kablolama kapasitesi (mm2)		≤ 32A,1~25mm2,1 ≥ 40A,10~35mm2
Ortam sıcaklığı (°C)		-90
Rakım		≤ 2000
Bağıl nemlendirme		≤ %95
Kirlilik seviyesi		3
Kurulum ortamı		Belirgin bir şok ve titreşim yok
Kurulum kategorisi		Sınıf Ⅲ
Kurulum		DIN Standart ray
