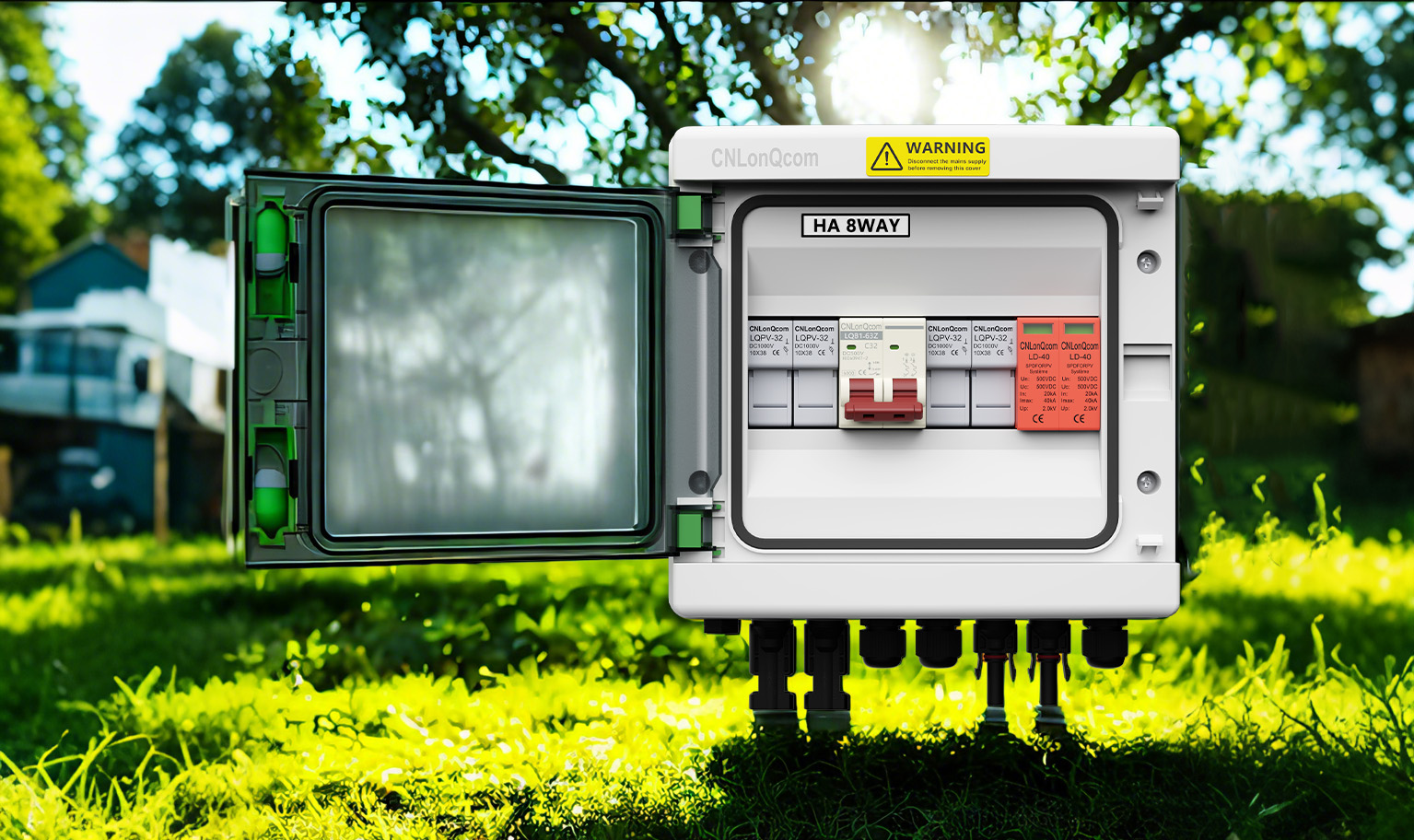

PV Birleştirici Kutusu: Güneş Sistemlerinin "Güç Dağıtımcısı"

PV birleştirici kutusu, bir güneş fotovoltaik sistemindeki temel bileşenlerden biridir. Öncelikle akımı birden fazla PV dizesinden toplamak ve tek bir ana kablodan invertöre iletmek için kullanılır. Sadece güç dağıtımı için bir "hub" olarak hizmet etmekle kalmaz, aynı zamanda sistemin güvenliğini korumada da önemli bir rol oynar.

1. PV birleştirici kutusunun ana işlevleri

(1) Mevcut koleksiyon

Birden fazla PV dizesinden akımı birleştirerek, kablo sayısını azaltır ve sistem yapısını basitleştirir.

(2) Aşırı akım koruması

Sigortalar kullanır (LQPV-32/LQPV-32X) veya devre kesiciler (LQB1-63Z/12z) aşırı akım veya kısa devrelerin neden olduğu hasarı önlemek için.

(3) Yıldırım Koruması

Yerleşik dalgalanma koruyucu cihazlarla donatılmış (LD-40 2P/3p) Yıldırım grevlerinden kaynaklanan hasarı önlemek için.

(4) İzleme işlevi

Akım ve voltaj gibi parametreleri gerçek zamanlı olarak izleyerek kullanıcıların sistemin operasyonel durumunu anlamalarına yardımcı olur.

2. PV birleştirici kutusunun ana bileşenleri

(1) Sigortalar (LQPV-32/LQPV-32X) veya devre kesiciler (LQB1-63Z/12z)

Aşırı akım koruması için kullanılır, akım nominal değeri aştığında devreyi otomatik olarak keser.

(2) Dalgalanma koruyucu cihazlar (LD-40 2P/3P)

Yıldırım grevlerinden veya voltaj dalgalanmalarından kaynaklanan hasarı önleyin.

(3) İzolasyon diyotları (MC4-Diode)

PV modüllerini koruyarak ters akım akışını önleyin.

(4) İzleme Cihazları

Akım, voltaj ve güç gibi parametreleri izleyin. Bazı üst düzey birleştirici kutuları da uzaktan izlemeyi destekler.

3. PV birleştirici kutusu nasıl seçilir?

(1) Giriş sayısı

2 yönlü, 5 yollu vb. PV dizelerinin sayısına göre seçin.

(2) Nominal akım ve voltaj

Sistemin akım ve voltaj gereksinimlerini eşleştirin.

(3) Koruma derecesi

Rüzgar ve yağmur gibi dış mekan koşullarına dayanmak için IP65 veya daha yüksek dereceli bir ürün seçin.

4. PV birleştirici kutusu nasıl kurulur

(1) Birleştirici kutusunu monte etmek için iyi havalandırılmış ve kolayca erişilebilir bir yer bulun.

(2) Güvenliği sağlamak için topraklama kablosunu bağlayın.

(3) PV dize kablolarını birleştirici kutusuna bağlayın ve bunları sigortalara veya devre kesicilere bağlayın.

(4) Ana kabloyu invertöre bağlayın.

(5) Tüm bağlantıları kontrol edin ve sistemin işlemini test edin.

5. Birleştirici kutusu için düzenli bakım

(1) Sigortaların veya devre kesicilerin düzgün çalışıp çalışmadığını kontrol edin.

(2) Uygun ısı dağılmasını sağlamak için toz ve kalıntıları temizleyin.

(3) Kablo bağlantılarını gevşeklik veya korozyon açısından inceleyin.

(4) Dalgalanma koruyucu cihazların durumunu test edin.

Normal kullanım ve bakım altında, yüksek kaliteli bir PV birleştirici kutusu 10-20 yıl sürebilir. Bununla birlikte, gerçek ömrü çevre koşullarına (örn. Sıcaklık, nem) ve bakım uygulamalarına bağlıdır.

6 PV birleştirici kutularının yüksek güvenliği

Yüksek kaliteli PV birleştirici kutuları, yüksek güvenlik sağlayarak aşırı akım koruması, yıldırım koruması ve su geçirmez tasarımlara sahiptir. Bununla birlikte, düşük kaliteli ürünler veya yanlış kurulum yangınlara veya ekipman hasarına yol açabilir. Bu nedenle, CNLONQCOM gibi saygın bir üretici seçmek önemlidir. Fotovoltaik endüstride on yıllık deneyime sahip olarak, elektrik güvenliğinizi korumak için ileri teknoloji ve güvenilir satış sonrası hizmet sunuyoruz.

Çözüm

PV birleştirici kutuları PV modülleri veya invertörler kadar dikkat çekici olmasa da, sistemde vazgeçilmez bir rol oynarlar. İster evler için küçük bir çatı sistemi ister büyük ölçekli bir güneş enerjisi santrali olsun, birleştirici kutusu verimli güç iletimini ve güvenli çalışmayı sağlamak için çok önemlidir.

Güvenilirlik ve gönül rahatlığı için cnlonqcom'u seçin! Yeşil enerjinin geleceğini korumak için birlikte çalışalım!
