Dalgalanma Koruması: Elektrik Güvenliği için Kritik Savunma Hattı

giriiş

Modern elektrik sistemlerinde dalgalanma koruması vazgeçilmez bir güvenlik önlemi haline gelmiştir. Konut güç kaynağı, endüstriyel üretim veya fotovoltaik enerji üretim sistemlerinde olsun, anlık voltaj dalgalanmaları ciddi sonuçlara yol açabilir. Bu makale, okuyucuların bu hayati elektriksel güvenlik teknolojisi hakkında kapsamlı bir anlayışa sahip olmalarına yardımcı olmak için sistematik olarak yükseliş koruması ilkelerini, uygulamalarını ve seçim kriterlerini tanıtmaktadır.

1. Neden dalgalanma korumasına ihtiyacımız var?

1.1 Surves Tehlikeleri

A kabarmak(veya elektriksel dalgalanma), tipik olarak mikrosanalardan milisaniyelere süren, voltajlar potansiyel olarak binlerce volt'a ulaşan, voltaj veya akımda ani ve şiddetli bir dalgalanmaya atıfta bulunur. Bu geçici aşırı gerilimler öncelikle aşağıdakilerden kaynaklanır:

Yıldırım Grevleri: Doğrudan veya İndüklenmiş Yıldırım

Izgara dalgalanmaları: güç sistemi anahtarlama, kısa devre hataları

Ekipman İşlemleri: Büyük Motorların Başlangıçları/Kapatmaları, Transformatör Anahtarlama

1.2 Potansiyel Riskler

Korumasız elektrik sistemleri çoklu risklerle karşı karşıya:

Ekipman hasarı: elektronik bileşenlerin bozulması, yalıtım arızası

Veri Kaybı: Sunucu ve Depolama cihazı arızaları

Üretim kesintileri: Endüstriyel kontrol sistemi arızaları

Yangın tehlikeleri: aşırı gerilim kaynaklı yaylar ve kısa devreler

1.3 Ekonomik Kayıp

İstatistikler, elektrikli ekipman hasar vakalarının yaklaşık% 30'unun dalgalanma ile ilgili olduğunu ve bu da milyarlarca dolarlık yıllık ekonomik kayıplara neden olduğunu göstermektedir. Uygun artış koruması bu riskleri önemli ölçüde azaltabilir.

2. Dalgalanma koruması nereye kurulmalıdır?

2.1 Anahtar Koruma Konumları

Sağlam bir dalgalanma koruma stratejisi, katmanlı bir yaklaşım kullanır:

Birincil koruma (Tip 1)

Konum: Ana Dağıtım Paneli Giriş

Fonksiyon: Doğrudan Yıldırım Grevlerine ve Büyük Dalgalara Karşı Koruyor

Tipik parametreler: Imax ≥ 50ka

İkincil koruma (Tip 2)

Konum: Alt dağılım panelleri

Fonksiyon: artık voltajı sınırlar ve tamamlayıcı koruma sağlar

Tipik Parametreler: Imax ≥ 20ka

Üçüncül Koruma (Tip 3)

Konum: Cihaz Ön Uç

Fonksiyon: Hassas ekipman için hassas koruma sağlar

Tipik Parametreler: Imax ≥ 5ka

2.2 Özel Uygulamalar

Fotovoltaik Sistemler: Hem DC (Modüller - İnvertörden Modüller) hem de AC (İnvertörden Izgara) Taraflarında Gerekli

Veri Merkezleri: Sunucu Rafları, Ağ Ekipmanı Ön uçlar

Endüstriyel kontroller: PLC'ler ve frekans dönüştürücüler gibi kritik ekipman

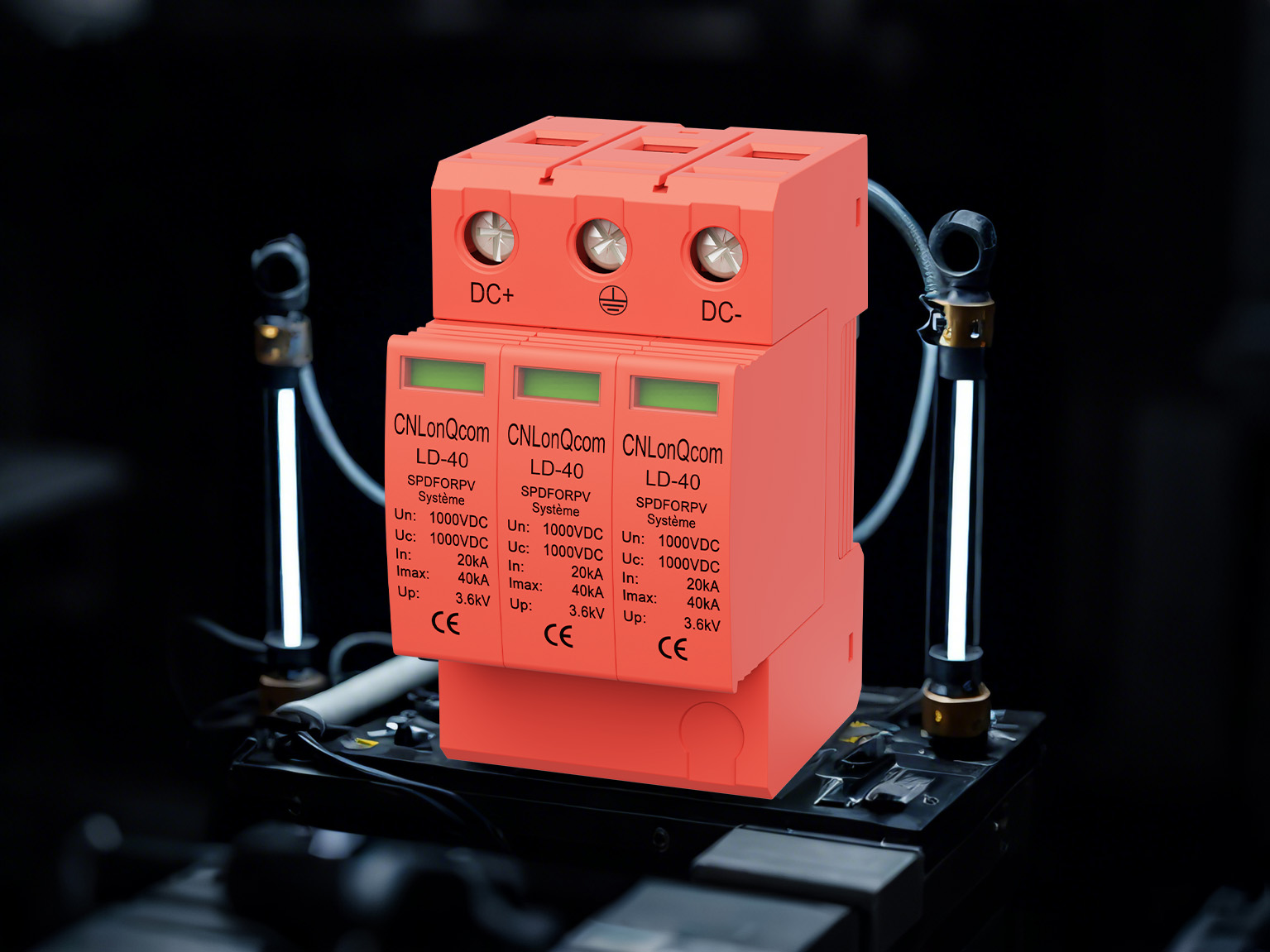

3. Dalgalanma koruyucu cihaz (SPD) nedir?

3.1 Temel Kavram

Bir dalgalanma koruyucu cihaz (SPD) geçici aşırı gerilimleri sınırlamak ve dalgalanma akımlarını yönlendirmek için tasarlanmış bir elektrik güvenlik cihazıdır. Anahtar teknik özellikler şunları içerir:

Maksimum sürekli çalışma voltajı (UC)

Nominal deşarj akımı (in)

Maksimum deşarj akımı (IMAX)

Voltaj koruma seviyesi (yukarı)

3.2 Ana Türler

Tip Koruma Hedefi Tipik Uygulama Yanıt Süresi

Tip 1 Doğrudan Yıldırım Bina Girişleri ≤100ns

Tip 2 İndüklenen Yıldırım Alt Distribution Panelleri ≤25ns

Tip 3 Artık Surves Cihaz Terminalleri ≤1ns

3.3 Ek Özellikler

ModernSPD'lerGenellikle şunları içerir:

Arıza Göstergeleri (Mekanik veya Elektronik)

Uzaktan İzleme Arabirimleri

Termal Bağlantı Kesme Koruması

4. Serprama koruması nasıl çalışır?

4.1 Temel İşletme İlkesi

SPD'ler sistemleri aşağıdaki mekanizmalarla korur:

İzleme Durumu: Normal çalışma sırasında yüksek empedansı korur

Tetiklenen iletim: Aşırı gerilimi tespit ettikten sonra hızla düşük empedansa geçer

Enerji Derivasyon: Kanallar Akımı Topraklama Sistemine Durdurur

Kurtarma: Dalgadan sonra otomatik olarak yüksek emplansa durumuna döner

4.2 Çekirdek Teknik Bileşenler

Metal oksit varistörü (MOV)

Malzeme: Çinko oksit bazlı yarı iletken

Özellikler: Voltaja duyarlı doğrusal olmayan direnç

Avantajları: Hızlı yanıt, yüksek akım işleme kapasitesi

Gaz deşarj tüpü (GDT)

Yapı: Mühürlü gaz dolu oda

Özellikler: yüksek yalıtım, güçlü saptırma kapasitesi

Uygulama: Yüksek enerjili birincil koruma

Geçici Voltaj Bastırma Diyotu (TV)

Özellikler: Ultra hızlı yanıt (pikosaniye seviyesi)

Uygulama: hassas elektronik koruması

4.3 Çok seviyeli koordineli koruma

Tipik bir üç katmanlı koruma sistemi:

Birincil Koruma: Çoğu Enerjiyi Yönlendirir (GDT)

İkincil koruma: ayrıca artık voltajı (MOV) sınırlar

Üçüncül Koruma: Hassas Koruma (TV'ler)

5. Seçim ve Bakım Yönergeleri

5.1 Seçim Kriterleri

Sistem uyumluluğu:

Voltaj Derecesi (UC ≥ 1.15 × sistem voltajı)

Mevcut kapasite (beklenen ≥ dalgalanma akımında)

Performans Parametreleri:

Voltaj koruma seviyesi (daha düşük daha iyidir)

Yanıt süresi (daha hızlı daha iyidir)

Sertifika Standartları:

IEC 61643

UL 1449

5.2 Kurulum Notları

Bağlantı teli uzunluğunu en aza indirin

Güvenilir topraklama sağlayın (zemin direnci ≤10Ω)

Farklı SPD tiplerini karıştırmaktan kaçının

5.3 Bakım Önerileri

Düzenli denetimler (en azından yılda)

Hata göstergelerini izleyin

Yıldırım olaylarından sonra belge durumu

Çözüm

Dalgalanma koruması, elektrik güvenlik sistemlerinin kritik bir bileşenidir. İlkelerini anlayarak, doğru cihazları seçerek ve uygun kurulum sağlayarak, hem personel hem de ekipmanı koruyarak elektrik tehlikeleri etkili bir şekilde önlenebilir. Teknolojik gelişmelerle, dalgalanma koruyucu cihazlar daha akıllı ve daha güvenilir çözümlere doğru gelişmektedir. CNLONQCOM'de, her türlü elektrik sistemine üstün koruma sağlamak için daha ileri ve kapsamlı dalgalanma koruyucuları geliştirerek sürekli teknolojik iyileştirmeye kararlıyız.
