PV Birleştirici Kutusu: Bileşenler ve Kurulum için Komple Kılavuz

İlk olarak, fotovoltaik kavşak kutusu nedir?

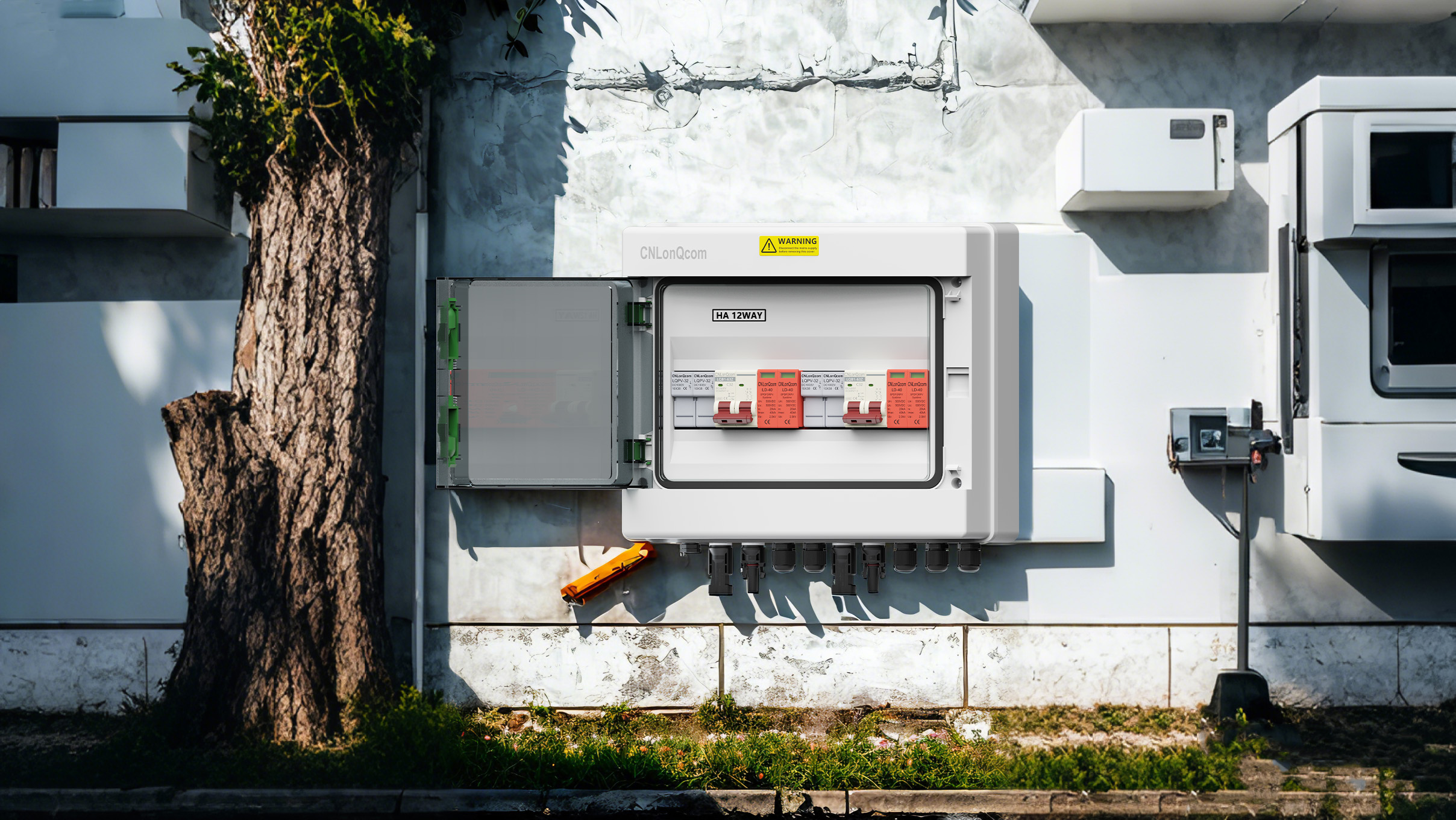

PV birleştirici kutusu(PV birleştirici kutusu), esas olarak fotovoltaik serilerin merkezi doğrudan akımı için kullanılan güneş enerjisi üretim sisteminin temel elektrik ekipmanıdır ve elektrik santralinin güvenli ve verimli çalışmasını sağlamak için aşırı akım, yıldırım koruması ve diğer koruma fonksiyonları sağlar.

İkincisi, fotovoltaik kavşak kutusunun bileşimi

Çekirdek bileşenler:

Giriş Terminali: Birden çok PV modülü bağlayın (örneğin, her biri 10A-15A'yı destekleyen 6-16 PV modül).

Sigortalar/devre kesiciler: Her dizeyi aşırı akım hasarından koruyun (genellikle DC1000V/20A spesifikasyonları).

Yıldırım koruma modülü: SPD dalgalanma koruyucusu (40ka deşarj kapasitesi).

Yardımcı Parçalar:

DC izolasyon anahtarı: Acil durum kesme devresi.

Su geçirmez muhafaza: IP65 koruma derecesi, dış ortam için uygun.

Üçüncüsü, kurulum ve kablolama adımları

1. Kurulumdan önce hazırlık:

Kurulum konumunu onaylayın (fotovoltaik diziye yakın ve doğrudan güneş ışığından uzakta).

Konteynerin zemin terminalini kontrol edin (yer direnci ≤4Ω).

2. Kablolama işlemi:

Grup dizesi girişi:

Her bir terminalin voltajının tutarlı olduğundan emin olmak için karşılık gelen terminali polarite (+/-) ile bağlayın.

Sanal ısıtmayı önlemek için MC4 konnektörünü sabitleyin.

Çıktı sonu:

İnvertörün DC giriş terminaline bağlanın (kablo kesit alanı ≥4mm²).

Yıldırım Koruma Topraklama:

SPD topraklama kablosu (≥6mm²) toprak çubuğuna bağlanır.

3. Güç testi:

Açık devre voltajını ölçün (inverter giriş aralığını eşleştirin).

Akıllı izleme verilerinin düzgün iletilip iletilmediğini kontrol edin.

4. Önlemler

Güvenlik Özellikleri:

Çalışma sırasında yalıtım eldivenleri giyin. Canlı ile çalışmayın.

DC tarafında yüksek voltaj (600V ila 1500V) varsa, bir uyarı etiketi ayarlamanız gerekir.

Bakım Önerileri:

Kutuyu düzenli olarak temizleyin ve sigorta durumunu kontrol edin.

Fırtına mevsiminden önce SPD modül etkinliğini test edin.

Beş, seçim önerileri

Elektrik santralinin boyutuna bağlı olarak:

Küçük Hanehalkı: 6-8 Giriş, Entegre Temel Koruma Fonksiyonu.

Endüstriyel ve ticari elektrik santrali: 12-16, akıllı izleme ve uzaktan iletişim ile.

25 yıllık uzun süreli koruma sağlamak için CNLONQCOM Serisi ürünleri gibi TUV/IEC sertifikalı otobüs kutularını seçin!

Fotovoltaik kavşak kutusu elektrik santralinin "güvenlik merkezi" dir ve doğru kurulum ve bakımı enerji üretim verimliliğini önemli ölçüde artırabilir. Belirli model önerilerine veya teknik çözümlere ihtiyacınız varsa, lütfen CNLONQCOM'a danışın!
