Güneş PV Sistemleri için Kapsamlı Kılavuz: Çalışma Prensiplerinden Anahtar Bileşenlere

Güneş fotovoltaik (PV) sistemleri, önemli bir temiz enerji çözümü olarak dünya çapında hızla büyüyor. Bununla birlikte, birçok insan nasıl çalıştıklarına ve kritik bileşenlerine aşina değildir. Bu makale, birleştirici kutuları, aşırı voltaj koruyucuları, izolatör anahtarları, güneş konektörleri, sigortalar ve kalıplanmış kasa devre kesicileri (MCCB'ler) gibi anahtar ekipmanların ayrıntılı açıklamalarıyla güneş PV sistemlerinin nasıl yapılandırıldığına ve çalıştığına dair derinlemesine bir analiz sunmaktadır.

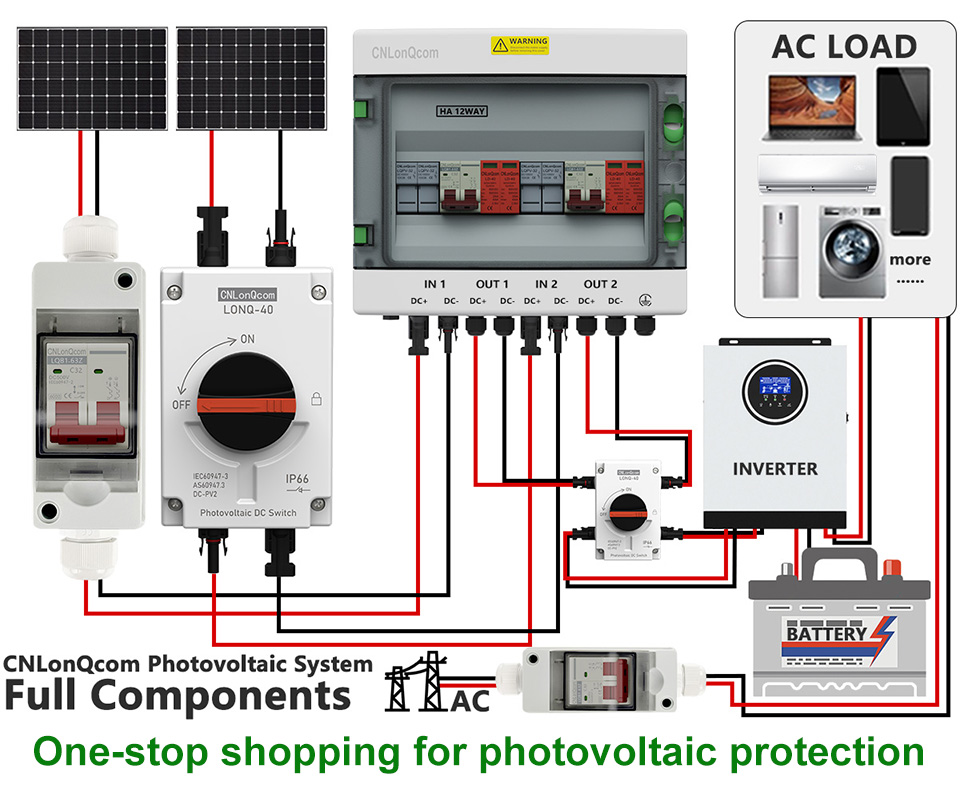

1. Bir güneş PV sistemi nasıl yapılandırılır?

Bir güneş PV sisteminin temel amacı güneş ışığını elektriğe dönüştürmek ve güvenli bir şekilde şebekeye veya enerji depolamaya teslim etmektir. Tam bir sistem tipik olarak aşağıdaki bileşenleri içerir:

Güneş panelleri (PV modülleri) → güneş ışığını emin ve doğrudan akım üretin (DC)

Birleştirici kutusu (LQX/LQTSeri) → Çoklu güneş panellerinden akımları birleştirir

İnvertör → DC'yi alternatif akıma dönüştürür (AC)

Güç Dağıtım ve Koruma Cihazları (sigortalar, devre kesiciler,izolatör anahtarları, vb.) → Sistem güvenliğini sağlar

Enerji depolama sistemi (isteğe bağlı) → fazla elektriği depolar (örn. Lityum piller)

Izgara veya yük → evlere, işletmelere veya ızgaraya güç sağlar

2. Bir güneş PV sistemi nasıl çalışır?

(1) Fotovoltaik etki ve enerji üretimi

Güneş ışığı güneş panelleri (PV modülleri) vurur ve silikon yarı iletken malzemesi fotonları emer, doğrudan akım (DC) üretir.

Tek bir panel tipik olarak güneş ışığı yoğunluğuna ve panel verimliliğine bağlı olarak akımla 30V-50V (DC) üretir.

(2) Mevcut birleştirme (birleştirici kutusu)

Çoklu paneller seri veya paralel olarak bağlanır ve birleşik akım merkezi yönetim için bir PV birleştirici kutusuna akar.

Birleştirici kutusu, aşırı yükleri veya kısa devreleri önlemek için sigortalar, dalgalanma koruması (SPD) ve akım izleme içerir.

(3) DC Güç Dağıtım ve Koruması (Sigortalar, İzolatör Anahtarları, MCCBS)

Sigorta (LQPV-32 Serisi): Aşırı akımın hasarlı ekipmanları önler.

İzolatör anahtarı (LONQ-40 Serisi): Bakım için devreleri manuel olarak ayırır.

Kalıplı kasa devre kesici (LQM1/M3 Serisi): Aşırı yük ve kısa devre koruması (örn., 1000V DC dereceli MCCBS) sağlar.

(4) İnvertör Dönüşümü (DC → AC)

DC Power, eviriciye girer ve hane halkı veya endüstriyel kullanım için 220V/380V AC'ye dönüştürür.

Izgara bağlı sistemler aşırı gücü şebekeye geri beslerken, ızgara dışı sistemler pillerde saklar.

(5) Aşırı/Aşağı Voltaj Koruması (AVP 2P/4P serisi)

Izgara voltajı dalgalandığında, aşırı/düşük voltaj koruyucusu, ekipman hasarını önlemek için otomatik olarak gücü keser.

(6) Kablolama ve Bağlantılar (Güneş Konektörleri)

MC4 güneş konektörleri, su geçirmez, korozyona dayanıklı ve yüksek akım iletimi sağlayan endüstri standardıdır (örn. 30A/1000V).

3. Bir güneş PV sisteminin temel bileşenleri

(1) PV birleştirici kutusu

İşlev: Birden çok güneş paneli dizesini birleştirir ve koruma sağlar.

Anahtar Bileşenler:

Sigortalar (aşırı akım koruması)

Dalgalanma koruma cihazı(SPD) (Yıldırım Koruması)

Akım/Voltaj İzleme (İsteğe Bağlı Akıllı Özellikler)

(2) Aşırı/Aşağı Voltaj Koruyucusu (OVP/UVP)

Fonksiyon: Voltaj çok yüksek (> 270V AC) veya çok düşük (<170V AC) ise ızgara voltajını izler ve güç bağlantısını keser.

(3) DC izolatör anahtarı

İşlev: DC devrelerini güvenli bakım için manuel olarak ayırır.

Ortak Türler:

Döner İzolatör Anahtarları (dış mekan kullanımı için uygun)

Devre kesici tipi izolatörler (entegre koruma ile)

(4) Güneş konektörleri (MC4 Standardı)

Temel Özellikler:

Su geçirmez, UV'ye dayanıklı, yüksek sıcaklık toleransı

Değerlendirilmiş Akım: 30A

Nominal Voltaj: 1000V DC

(5) PV sigortaları (GPV/GR Serisi)

Fonksiyon: PV dizilerini kısa devrelerden ve aşırı yüklerden korur.

Standart sigortalardan farklılıklar:

Yüksek Voltaj Derecesi (DC 1000V+)

Yüksek kırılma kapasitesi (büyük arıza akımlarını kesintiye uğratabilir)

(6) Kalıplı kasa devre kesici (güneş için MCCB)

İşlev: DC sistemleri için aşırı yük ve kısa devre koruması sağlar.

Tipik özellikler:

Nominal Voltaj: DC 1000V

Değerlendirilmiş Akım: 32A-2550A

4. Güneş PV sistemlerinin uygulamaları

Konut çatı güneşi (5kw-10kw, depolama ile)

Commercial & Industrial PV Plants (50kW-1MW, grid-tied)

Şebeke dışı güneş sistemleri (uzak alanlar, pil tabanlı)

Agrivoltaics (güneş + tarım entegrasyonu)

5. Gelecek Eğilimler: Daha Akıllı ve Daha Verimli Güneş Sistemleri

Akıllı İzleme: Mobil uygulamalar aracılığıyla gerçek zamanlı izleme (örneğin, enerji üretimi, hata uyarıları).

Güneş + Depolama Entegrasyonu: Tesla Powerwall gibi hibrit sistemler.

Mikroinverters: Daha yüksek verimlilik için her paneli ayrı ayrı optimize eder.

Çözüm

Güneş PV sistemleri, birleştirici kutuları, sigortalar, izolatör anahtarları, konektörler ve MCCB'ler gibi kritik bileşenlerle verimli, güvenli ve kararlı performans sağlayan PV modülleri → birleştirici kutusu → inverter → Güç Dağıtım → Giriş/Depolama işlemi boyunca çalışır.

Bir güneş enerjisi kurulumu düşünüyorsanız, sistem ömrünü ve enerji üretim verimliliğini en üst düzeye çıkarmak için CNLonqcom Yüksek kaliteli PV bileşenleri + profesyonel koruma cihazlarını seçin!

🔋 Tartışalım: Solar PV sistemlerinin hangi yönü sizi en çok ilgilendirir?
