Kalıplanmış Kutulu Devre Kesicileri (MCCB'ler) Anlamak: Elektrik Devresi Güvenliğinin "Koruyucuları"

Alçak gerilim güç dağıtım sistemlerinde devre güvenliğini sessizce koruyan önemli bir cihaz vardır:Kalıplanmış Kutulu Devre Kesici(MCCB). Kükreyen veya dikkat çeken hassas aletlerle çalışan büyük motorların aksine MCCB, güçlü koruma yetenekleri ve geniş uyarlanabilirliği sayesinde endüstriyel üretim, bina elektrik sistemleri ve yeni enerji uygulamaları gibi senaryolarda vazgeçilmez bir "güvenlik koruyucusu" haline geldi. Bugün, devre güvenliğini nasıl koruduğunun sırlarını ortaya çıkarmak için bu cihazı birçok boyuttan inceleyeceğiz.

I. MCCB'leri Tanıma: Nelerdir ve Onları Farklı Kılan Nedir?

Temel olarak bir MCCB, devre güvenliğinin "koruyucusu" olma temel rolüyle, alçak gerilim güç dağıtım sistemlerinde kullanılan koruyucu bir elektrikli cihazdır. Yapısal olarak esas olarak yüksek mukavemetli yalıtımlı plastik muhafazalardan, iletken kontaklardan ve açma ünitelerinden oluşur. Yalıtımlı muhafaza yalnızca dahili bileşenleri harici müdahalelerden korumakla kalmaz, aynı zamanda elektrik çarpması tehlikelerini de etkili bir şekilde önler.

Birçok kişi MCCB'leri daha yaygın olan Minyatür Devre Kesiciler (MCB'ler) ile karıştırır, ancak ikisi arasında önemli farklılıklar vardır. MCB'lerle karşılaştırıldığında, MCCB'ler daha yüksek bir nominal akıma (tipik olarak 63A ile 1600A arasında değişir) ve daha güçlü kesme kapasitesine sahip olup, yüksek güçlü elektrik senaryolarının üstesinden gelmelerini sağlar. Örneğin, MCB'ler yaygın olarak ev prizlerinde ve aydınlatma devrelerinde kullanılırken, MCCB'lere fabrika atölyelerindeki motorların ve büyük binalardaki ana güç dağıtım devrelerinin korunmasında daha çok güvenilmektedir.

II. Temel Fonksiyonların Açıklanması: MCCB'ler Devre Güvenliğini Nasıl Korur?

MCCB'lerin temel değeri, farklı boyutlardaki devre arıza risklerine karşı koymak için üç temel fonksiyona bölünebilen "koruma"da yatmaktadır.

Birincisi aşırı yük korumasıdır. Bir devredeki akım, devre kesicinin nominal akımını sürekli olarak aştığında (örneğin, bir fabrikadaki birden fazla cihazın aynı anda çalışıp aşırı yüke neden olması durumunda), kesicinin içindeki bimetalik şerit ısınır ve akımın termal etkisi nedeniyle deforme olur. Bu daha sonra devreyi hızlı bir şekilde kesmek için açma mekanizmasını tetikler. Bu işlem, tellerin yalıtım katmanının uzun süreli aşırı ısınma nedeniyle yanmasını etkili bir şekilde önleyerek yangınları kaynağında durdurur.

İkincisi kısa devre korumasıdır. Kısa devre, bir devredeki en tehlikeli arızalardan biridir. Bu meydana geldiğinde, büyük akımın ani dalgalanması ekipmanı yakabilir ve hatta patlamalara neden olabilir. Bu noktada MCCB'nin elektromanyetik açma ünitesi devreye giriyor: Büyük akımın ürettiği güçlü elektromanyetik kuvvet demir çekirdeği hızla çekerek, devre için bir "acil durum freni" gibi açma mekanizmasını milisaniyeler içinde devreyi kesecek şekilde çalıştırarak arıza kayıplarını en aza indirir.

Ayrıca farklı uygulama senaryolarının ihtiyaçlarına bağlı olarak MCCB'ler ek koruma fonksiyonlarıyla donatılabilir. Örneğin, artık akım modülünün eklenmesi, elektrik çarpmasını önlemek için sızıntı koruması sağlar; aşırı gerilim/düşük gerilim koruma modülünün takılması, hassas ekipmanı gerilim anormalliklerinden kaynaklanan hasarlara karşı korur ve işlevlerinin esnekliğini tam olarak gösterir.

III. Temel Parametreler: Doğru Cihazı Seçmek İçin "Sabit Göstergeler"

MCCB'lerin optimum koruma sağladığından emin olmak için doğru parametrelerin seçilmesi çok önemlidir. Aşağıdaki temel parametreler, bir devre kesicinin belirli elektrik senaryolarına uyarlanıp uyarlanamayacağını doğrudan belirler.

Nominal akım (In), devre kesicinin sürekli olarak taşıyabileceği maksimum akımı ifade eden temel bir parametredir. Yük gücüne göre doğru bir şekilde eşleştirilmelidir. Örneğin, bir fotovoltaik (PV) sistemde, MCCB'nin nominal akımı, PV dizisinin çıkış akımına göre seçilmelidir; çok küçük (sık açmayı önlemek için) veya çok büyük olmamalıdır (koruyucu amacını kaybetmeyi önlemek için).

Kesme kapasitesi (Icu/Ics), devre kesicinin güvenli bir şekilde kesebileceği maksimum arıza akımına atıfta bulunarak arıza giderme kapasitesiyle ilgilidir. MCCB seçerken güç dağıtım sisteminin hesaplanan kısa devre akım değerinin dikkate alınması gerekir. Kesme kapasitesi yetersizse, devre kesici kısa devre arızası sırasında devreyi etkili bir şekilde kesemeyebilir ve bunun yerine daha ciddi güvenlik kazalarına yol açabilir.

Nominal gerilim (Ue) devrenin gerilim seviyesine uygun olmalıdır. Ortak değerler 220V tek fazlı ve 380V üç fazlıdır. Gerilimdeki bir uyumsuzluk yalnızca devre kesicinin normal çalışmasını etkilemekle kalmayacak, aynı zamanda dahili bileşenlere de zarar verebilecektir.

Açma eğrisi koruma hassasiyetini belirler. Yaygın eğri türleri (B, C, D) farklı yükler için uygundur. Örneğin, Eğri C aydınlatma ve genel güç yüklerine uygulanabilirken, ani akımlara karşı daha güçlü toleransa sahip olan Eğri D, motorlar ve kompresörler gibi yüksek başlatma akımlarına sahip ekipmanlar için daha uygundur.

IV. Geniş Kapsamlı Uygulamalar: Endüstriden Günlük Yaşama Bir "Güvenlik Bariyeri"

Mükemmel performansıyla MCCB'ler alçak gerilim güç dağıtımının hemen hemen her alanında uygulanır.

Endüstriyel güç dağıtımı alanında, MCCB'ler fabrika atölyelerinde "güvenlik yöneticileri" olarak hareket ederek motorlar, üretim hatları ve büyük takım tezgahları gibi yüksek güçlü ekipmanlar için aşırı yük ve kısa devre koruması sağlayarak üretim süreçlerinin devre arızaları nedeniyle kesintiye uğramamasını sağlar.

Alışveriş merkezlerinde, ofis binalarında veya yüksek katlı konut binalarında olsun, bina elektrik sistemlerinde MCCB'ler genellikle dağıtım kutularında ana anahtarlar veya kat güç dağıtımı için koruma anahtarları olarak kullanılır. Tüm binanın elektrik güvenliğini korurlar ve büyük ölçekli elektrik kesintilerini veya yerel devre arızalarından kaynaklanan yangınları önlerler.

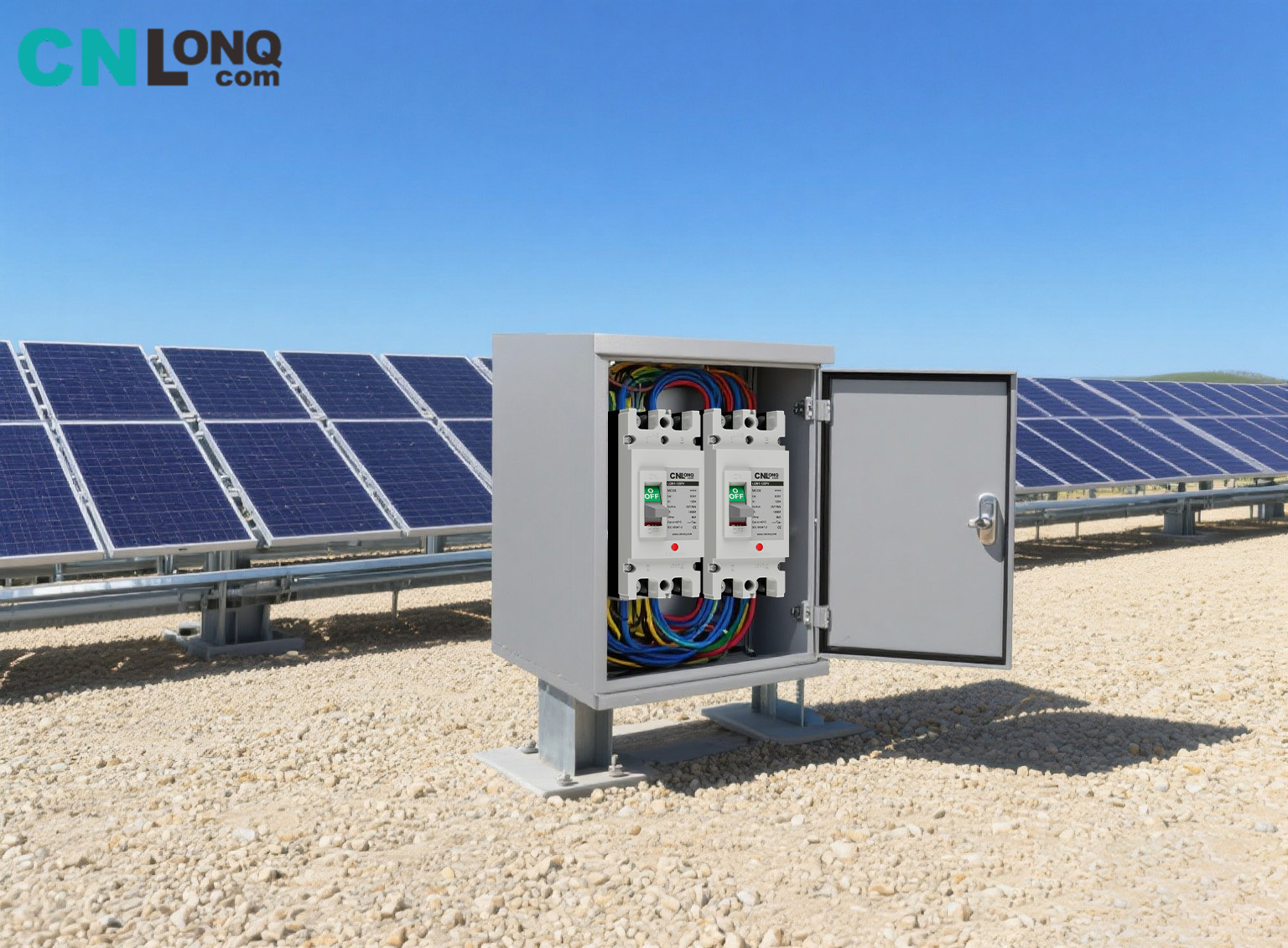

Yeni enerji sektöründe de rolleri aynı derecede kritiktir. PV sistemlerinde MCCB'ler, PV dizilerinin çıkış devrelerini korumak için birleştirici kutulara ve evirici tarafına monte edilir; enerji depolama sistemlerinde akü devrelerini koruyarak akülerin aşırı şarj edilmesi ve kısa devre olması gibi güvenlik risklerini önler ve temiz enerji uygulanmasına yönelik koruma sağlar.

Villalar ve büyük konutlar gibi yüksek güçlü sivil senaryolarında bile MCCB'ler, merkezi klimalar, elektrikli su ısıtıcıları ve tüm evin su arıtma sistemleri gibi yüksek güçlü ev aletleri için güvenilir koruma sağlayabilir ve sıradan MCB'lerdeki yetersiz nominal akım sorununu çözebilir.

V. Temel Avantajlar: MCCB'ler Neden "Tercih Edilen Seçim"?

Diğer koruyucu cihazlarla karşılaştırıldığında MCCB'lerin belirgin avantajları vardır; bu da yaygın uygulamalarının temel nedenidir.

Güçlü çevresel uyumluluk önemli bir vurgudur. Yüksek mukavemetli yalıtımlı plastik muhafaza, yüksek sıcaklıklar, düşük sıcaklıklar, nem ve UV radyasyonu gibi zorlu ortamlara dayanabilir. İster dış mekan PV enerji santrallerinde ister bodrum dağıtım odalarında olsun, MCCB'ler istikrarlı bir şekilde çalışabilir ve çevresel faktörlerden dolayı eskime veya arızalanma olasılıkları daha azdır.

Yüksek güvenilirlik, temel bileşenlerin hassasiyetine yansır. Açma üniteleri gibi önemli parçalar istikrarlı doğruluğu korur ve uzun süreli kullanım sırasında yanlış çalışma veya koruma arızası riski çok az olduğundan devre güvenliği için sürekli koruma sağlar.

Kolay çalıştırma ve bakım, kullanım eşiğini düşürür. Kompakt yapısı ve orta boyutuyla MCCB'ler, kurulum sırasında karmaşık araçlara ihtiyaç duymadan çeşitli güç dağıtım ekipmanlarına doğrudan entegre edilebilir. Günlük bakım yalnızca muhafazanın hasar görmesi veya gevşek kablolara karşı düzenli kontroller yapılmasını ve "açma düğmesinin" yıllık olarak manuel olarak test edilmesini gerektirir; sık sık bileşen değişimine gerek yoktur, bu da işletme ve bakım maliyetlerini önemli ölçüde azaltır.

Ayrıca iyi genişletilebilirlik, MCCB'lerin akıllı ihtiyaçlara uyum sağlamasına olanak tanır. Yardımcı kontaklar ve alarm modülleri eklenerek, modern güç dağıtım sistemlerinde akıllı yönetimin gereksinimlerini karşılayan uzaktan izleme ve arıza alarmı gibi işlevler gerçekleştirilebilir.

VI. Kullanım ve Bakım: "Koruyucu"nun Uzun Süreli Çalışmasını Sağlamak

MCCB'lerin uzun vadede istikrarlı performans sürdürmesini sağlamak için standartlaştırılmış kullanım ve düzenli bakım şarttır.

Kurulum standartlarına sıkı sıkıya bağlı kalmak gerekir. Kablolama sırasında zayıf temasın neden olduğu aşırı ısınmayı önlemek için terminaller sıkılmalıdır; canlı kablolar, nötr kablolar ve toprak kabloları doğru şekilde bağlanmalıdır. Polaritenin ters çevrilmesi, koruma fonksiyonunu etkisiz hale getirerek potansiyel güvenlik tehlikeleri yaratabilir.

Günlük bakım ihmal edilmemelidir. Her üç ayda bir muhafazada hasar veya çatlak veya gevşek terminal olup olmadığının kontrol edilmesi önerilir. Her yıl, koruma fonksiyonunun normal şekilde çalışıp çalışmadığını test etmek için "açma düğmesine" manuel olarak basın; düğme bir açmayı tetikleyemezse, zamanında inceleme veya değiştirme gerekir.

Aynı zamanda, değiştirme tabuları da akılda tutulmalıdır: Arıza kaynaklı bir açmanın ardından kesiciyi körü körüne sıfırlamayın. Öncelikle arızanın nedenini belirleyin (örneğin aşırı yüklenmiş ekipman veya hattaki kısa devre noktaları) ve yalnızca arıza çözüldükten sonra sıfırlayın. Kesici tekrar tekrar devreye girerse veya mahfaza hasar görürse, belirgin bir harici hasar olmasa bile derhal değiştirilmelidir; ekipmanın eskimesi nedeniyle güvenlik kazalarına yol açabileceğinden "hatalı çalışmaya" izin verilmez.

Temel yapıdan temel işlevlere, parametre seçiminden pratik uygulamaya kadar MCCB'ler, alçak gerilim güç dağıtım sistemleri için sağlam bir "güvenlik bariyeri" oluşturur. Bunları doğru bir şekilde anlamak ve kullanmak, devre güvenliğini daha iyi sağlayacak ve üretimin ve günlük yaşamın istikrarlı çalışması için güçlü destek sağlayacaktır.
