DC birleştirici kutuların kullanım senaryoları nelerdir?

Bir cihazın çalışma prensibibirleştirici kutusuöncelikle devre bağlantısını ve korumayı içerir. Fotovoltaik modüller DC gücü ürettiğinde, kablolar aracılığıyla birleştirici kutunun giriş portuna bağlanırlar. Birleştirme kutusu içindeki devre, bu DC gücünü birleştirir ve dağıtır, ardından birleştirilmiş DC gücünü bir invertöre veya başka bir ekipmana verir. Birleştirme işlemi sırasında birleştirici kutu, her bir fotovoltaik dizi için akım, voltaj ve güç gibi parametreleri izler ve kısa devre, ters bağlantı ve aşırı akıma karşı koruma cihazları uygular.

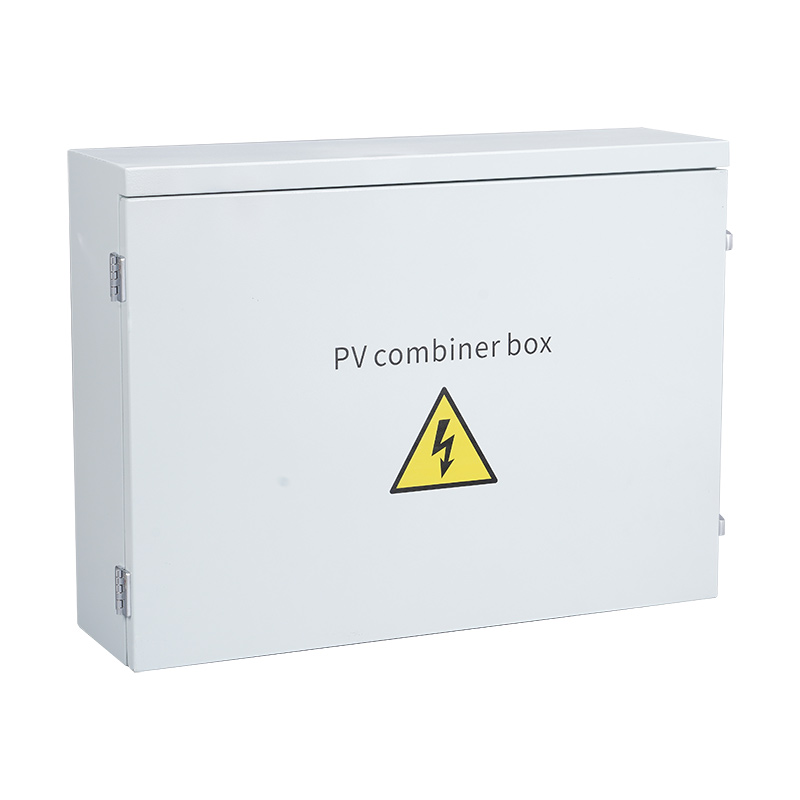

1. DC birleştirici kutusu

Bu birden fazla şeyi birleştirirDCBir güneş dizisi tarafından invertörün girişine üretilen akımlar. Şebeke üzerindeki etkiyi azaltmak ve aşırı gerilim nedeniyle invertörün zarar görmesini önlemek için genellikle çok kanallı bir paralel bağlantı kullanılır. İnverterin giriş DC voltaj aralığına bağlı olarak, aynı özelliklere sahip belirli sayıda PV modülü, bir PV modül dizisi oluşturacak şekilde seri olarak bağlanır. Bu diziler daha sonra PV dizisinin yıldırımdan korunma birleştirici kutusuna bağlanır. Çıkış daha sonra bir paratoner ve devre kesici üzerinden yönlendirilerek sonraki invertörlere bağlantı kolaylaştırılır.

2. AC birleştirici kutusu

Dizi invertörlerden oluşan fotovoltaik enerji üretim sistemlerinde kullanılır ve invertörün AC çıkış tarafı ile şebeke bağlantı noktası/yük arasına monte edilir. Giriş devre kesicileri, çıkış devre kesicileri, AC paratonerler ve isteğe bağlı akıllı izleme cihazları (sistem voltajı, akımı, gücü, elektrik enerjisi ve diğer sinyalleri izleme) ile donatılmıştır. Ana işlevi, birden fazla invertörün çıkış akımlarını birleştirmek ve invertörleri AC şebeke bağlantısı tarafından/yükten gelebilecek zararlara karşı korumaktır. İnvertör çıkışının bağlantı kesme noktası olarak görev yapar, sistemin güvenliğini artırır ve kurulum ve bakım personelinin güvenliğini korur.

Birleştirici kutunun elektrik kurulumuna ilişkin notlar

(1) Yalnızca profesyonel elektrik mühendisleri kabloları çalıştırabilir ve bağlayabilir; çalıştırma ve kablolama, ülkenin ve yerel bölgenin ilgili standartlarına uygun olmalıdır;

(2) Kurulumdan öncebirleştirici kutusu, dahili bileşenler üzerinde yalıtım testi yapmak için bir megohmmetre kullanın.

(3) Kutu içindeki bileşenlerin yerleşimi ve aralıkları ilgili mevzuat hükümlerine uygun olmalı ve devreye alma, işletme, bakım, muayene ve güvenli çalışma şartlarını sağlamalıdır.

(4) Giriş ve çıkış ters bağlanamaz.

(5) PV yıldırımdan korunma bağlantı kutusunu PV güç üretim sistemine bağladıktan sonra, yıldırımdan korunma kutusunun topraklama terminali, yıldırımdan korunma topraklama kablosuna veya barasına güvenilir bir şekilde bağlanmalıdır.

(6) Harici kabloları bağlarken, kabloların gevşemesini önlemek için vidaların sıkıldığından emin olun.

(7) Solmayan bir sistem şeması ve gerekli ikincil kablolama şemaları kutunun içine veya kabin kapısına sıkıca yapıştırılmalıdır.

(8) Kablolama için alev geciktirici kablolar kullanılmalıdır. İyi temasın sağlanması için düzgün, güzel ve güvenli bir şekilde yerleştirilmeleri gerekir.
