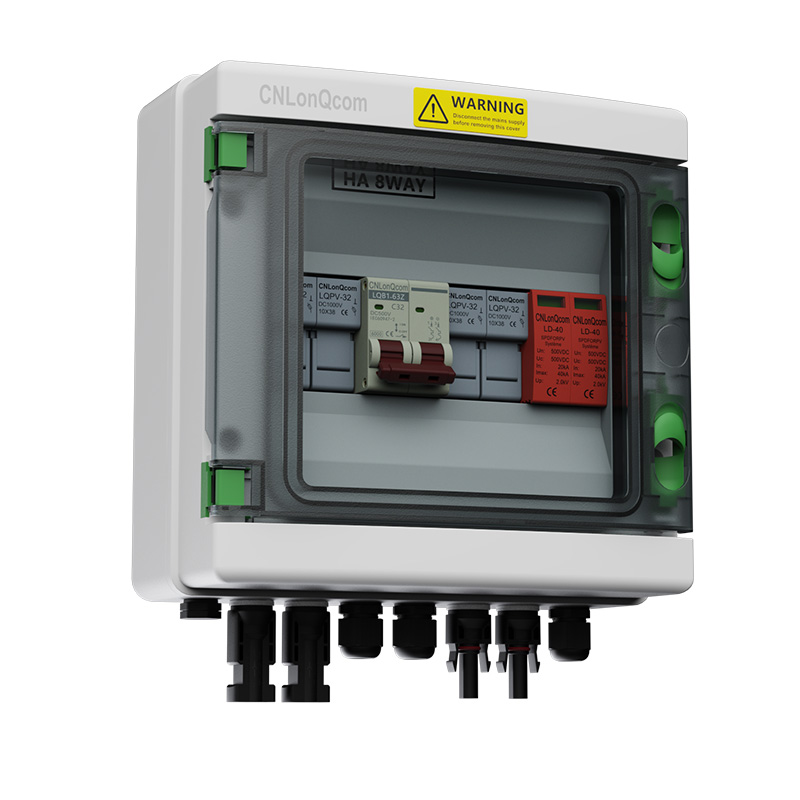

PV birleştirici kutusu 2 1 inç çıkış DC500V

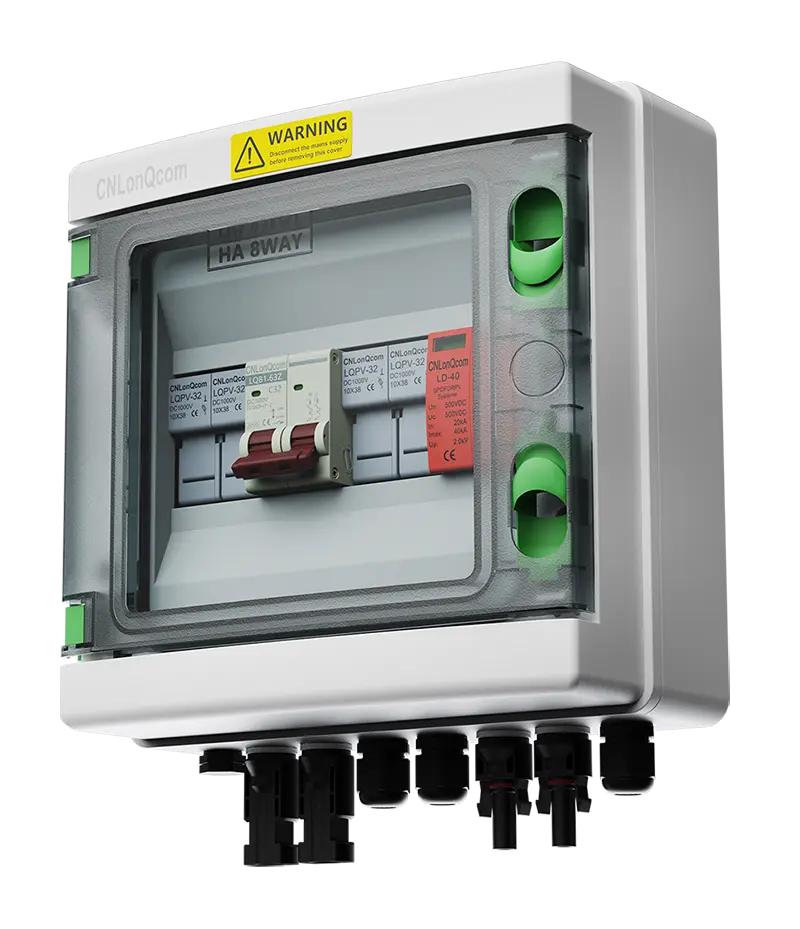

CNLONQCOM IP65 PV Birleştirici Kutusu 2 1 Out DC500V/600V/800V Dış hava paneli DC Sistemleri, RV, Evler, Tekneler
● Nominal Voltaj: DC500V/600V/800V
● Nominal Akım: 6/10/16/20/25/32/40/50/63A
● Dize: 2in 1out
● Dize başına maksimum giriş akımı: 6/10/16/20/25/30a
● Dize başına maksimum çıkış akımı: 6/10/16/20/25/32/40/50/63a
● Konektör: MC-4 veya PG
● Standart: IEC60269-6, IEC60947-2, IEC61643-1
● Konut malzemesi: PC+ABS
● Sertifika: CE, IP65, ROHS, ISO9001

modeli:LQX H2/1B.8 DC500V/600V/800V

Talep Gönder

Ürün Açıklaması

Teknik veriler
Model	LQX H2/1B.8 DC500V/600V/800V
Tip	MCB ve SPD ve Sigorta
Sicim	2'den 1'e çıkış
Nominal Voltaj UE (V)	DC500/600/800
Dize başına maksimum giriş akımı (a)	6/10/15/20/25/30 isteğe bağlı
Dize başına maksimum çıkış akımı (a)	10/16/20/25/32/40/50/63/80/100/125 İsteğe bağlı
Kalite sertifikası	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standart	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Minyatür Devre Kesici (MCB)		Dalgalanma koruyucusu (SPD)
Çerçeve derecesi derecelendirilmiş akım (a)	63/125	(8/20) ABD (KA)	20
(A)	10/16/20/25/32/40/50/63/80/100/125 İsteğe bağlı	Imax (8/20) ABD (KA)	40
Nominal Voltaj UE (V)	DC500/600/800	Nominal Voltaj UE (V)	DC500/600/800
Nominal yalıtım voltajı kullanıcı arayüzü (v)	DC1000	Voltaj Koruma Seviyesi (KV)	2.0/2.5
Dürtü dayanma voltajı UIMP (KV)	4	Kutuplar	2p
Kırılma Kapasitesi YBÜ (KA)	6	Konut malzemesi	Pa
Runbreaking Kapasitesi LCS (LCU)	% 75	Yonga Kalınlığı (mm)	6
Eğri tipi	C	SİGORTA
Kutuplar	2	(A)	6/10/15/20/25/30 isteğe bağlı
Kablo modu	Polarite yok, üstte ve dipte veya altta ve üstte	Nominal Voltaj UE (V)	DC1000
Konut malzemesi	Pa	Kutuplar	2p
İletken malzeme	Bakır	Sigorta boyutu (mm)	10*38
Mekanik Yaşam (Maxtimes)	20000	Konut malzemesi	Pa
Elektrik Yaşam (Maxtimes)	6000	Çevre
Önceden yüklenmiş PV kablosu		Çalışma sıcaklığı	-25 ℃ ila +60 ℃
Kablo çapı	4 ~ 25mm	Nem	≤95
Maksimum Voltaj (V)	1000 ~ 2000	Yükseklik	2000m
Maksimum akım (a)	10 ~ 200	Kurulum	Duvar montajı
Konutlar
Malzeme	PC+ABS
Koruma seviyesi	IP65
Etki Koruma Seviyesi	IK10
Giriş veya çıkış konnektörü	PG veya PV konektörleri

PV birleştirici kutusu

● 2'den 1'e çıkış ● DC 500V/600V/800V ● 6 ~ 125A

IP65

Yıldırım koruması
Aşırı voltaj
Aşırı akım
Kısa devre
Koruma
IP65 su geçirmez
Bakır şef
Tak ve oynat
Ücretsiz Tasarım Çözümü

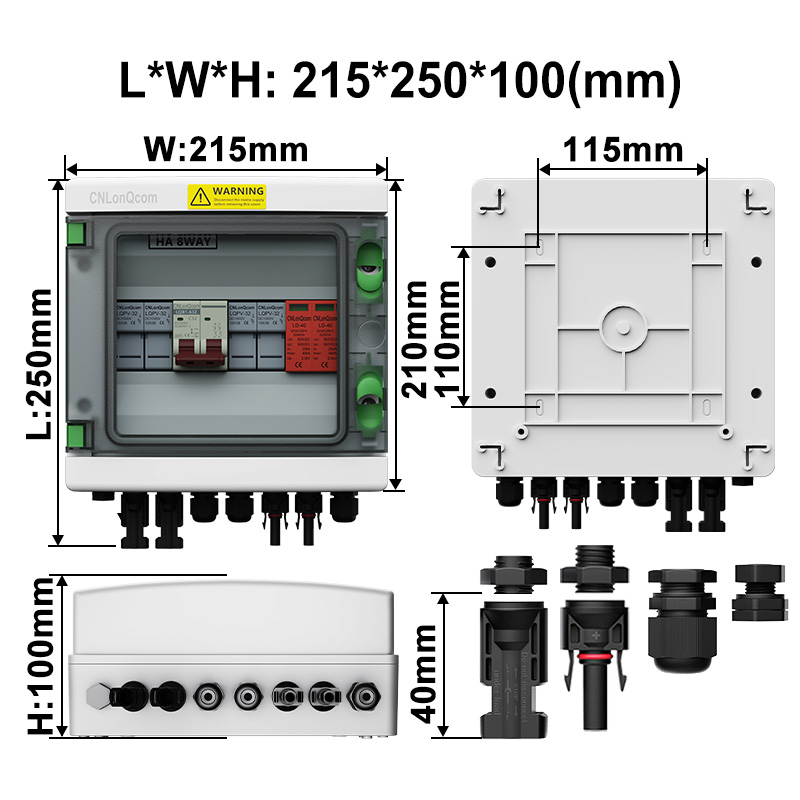

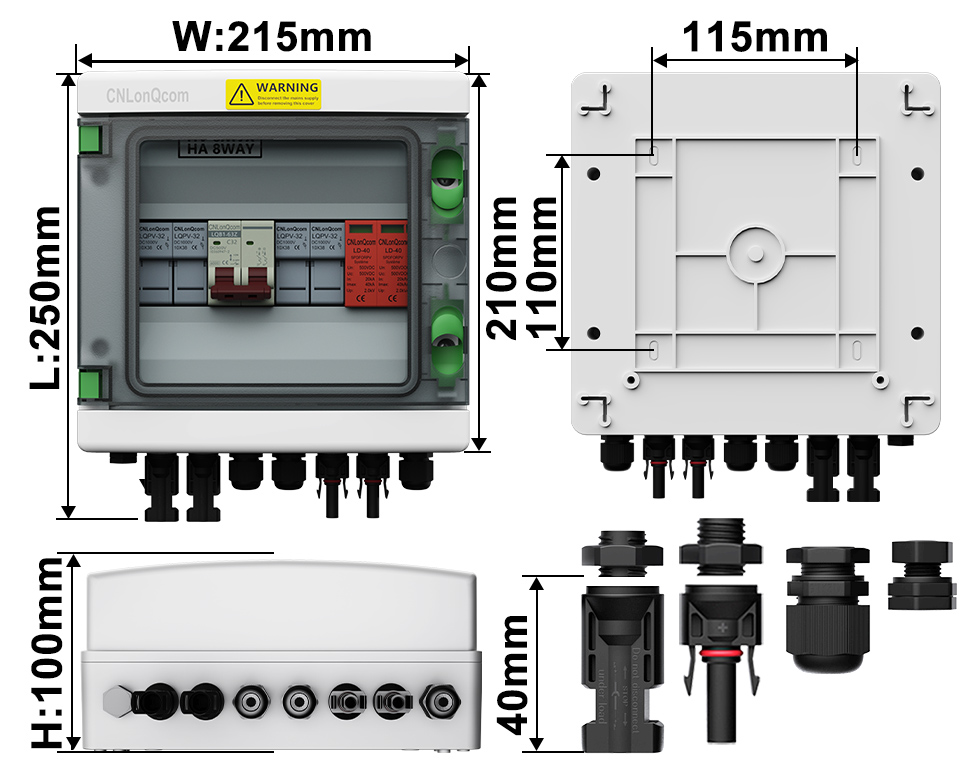

BOYUT

Lwh: 215250100 (mm)

Mekanik olarak yükseltilmiş kıvırma süreci gönül rahatlığı için

Uç:
MC-4 konektörlerinin yüklenmesi önceden yüklenmiş kablolara sahip olacak, PG konektörleri yok
②Pre bağlı kablo varsayılan olarak nominal akım çapına göre 4 ~ 20mm²değişim veya müşteri gereksinimlerine göre

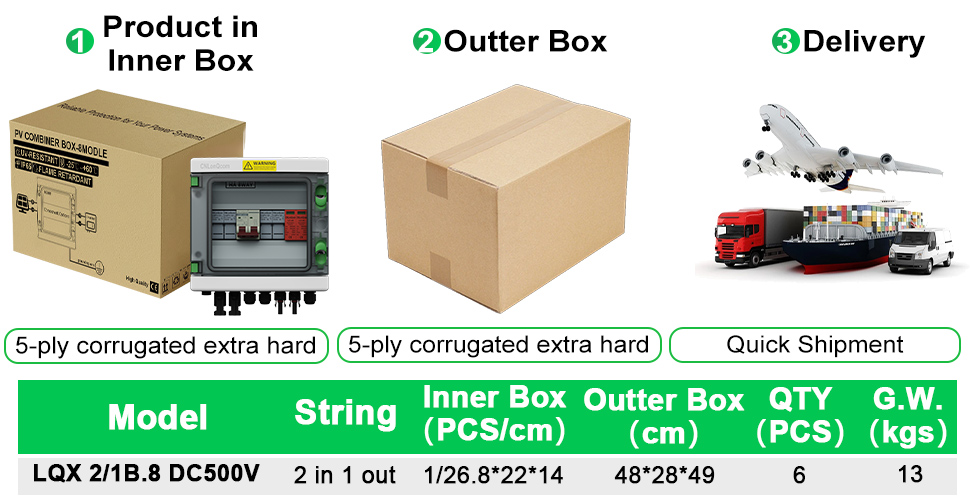

Sağlam ambalaj

Hasarlı malların değiştirilmesi garanti

1İç Kutudaki Ürün

3 kat kalınlaştırılmış kraft kağıdı

2Outter kutusu

5 kat oluklu ekstra sert

3Teslimat

Hızlı sevkiyat

Model	Sicim	İç kutu (PCS/cm)	Outter kutusu (santimetre)	Münferit (PC'ler)	G.W. (KGS)
LQX 2/1B.8 DC500V	2'den 1'e çıkış	1/26.82214	482849	6	13

Tamamen sertifikalı

Yüksek kaliteli ve düşük fiyata sahip markalı kaynak üreticileri

ISO:20224Q20298ROS
MCB:Op221014.wlnco77
SPD:Op221014.wlnc076
KUTU:ZRC2312055XY-LVD-C1
SİGORTA:Op221014.wlnco75
Konektör:SP1001GZ2204569

İpucu: Daha fazla sertifika için bizimle iletişime geçin

Alan ve kablolama takın

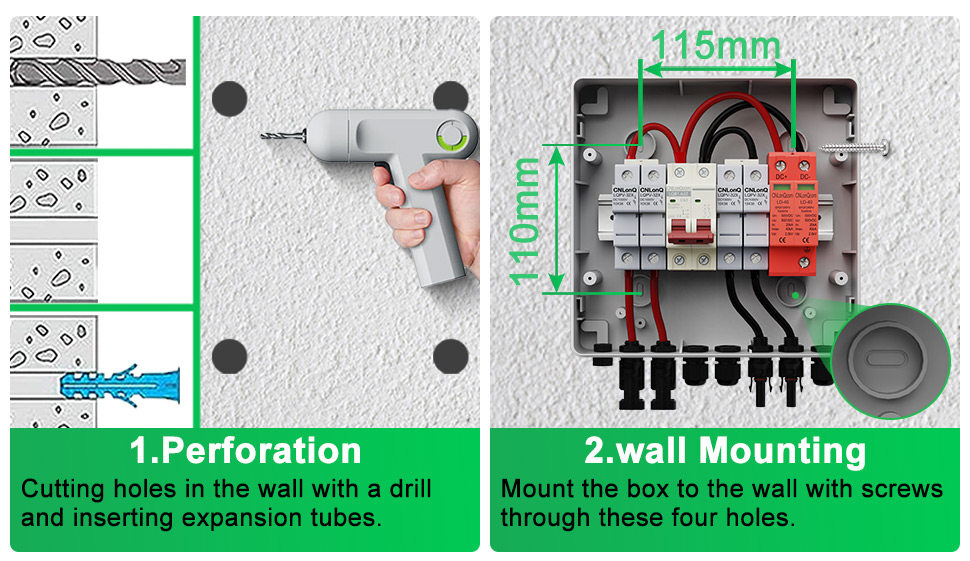

Kurulum

1. Merkez

Duvardaki delikleri bir matkapla kesmek ve genişleme tüplerinin yerleştirilmesi.

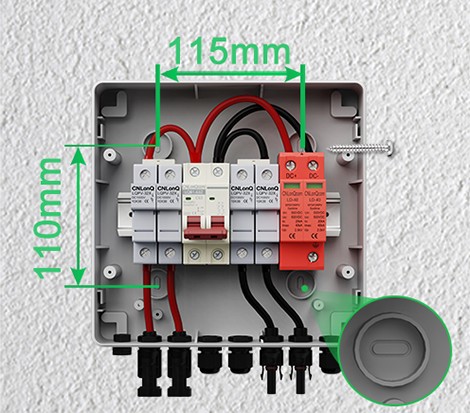

2. duvar montajı

Kutuyu vidalarla duvara monte edin Bu dört delikten.

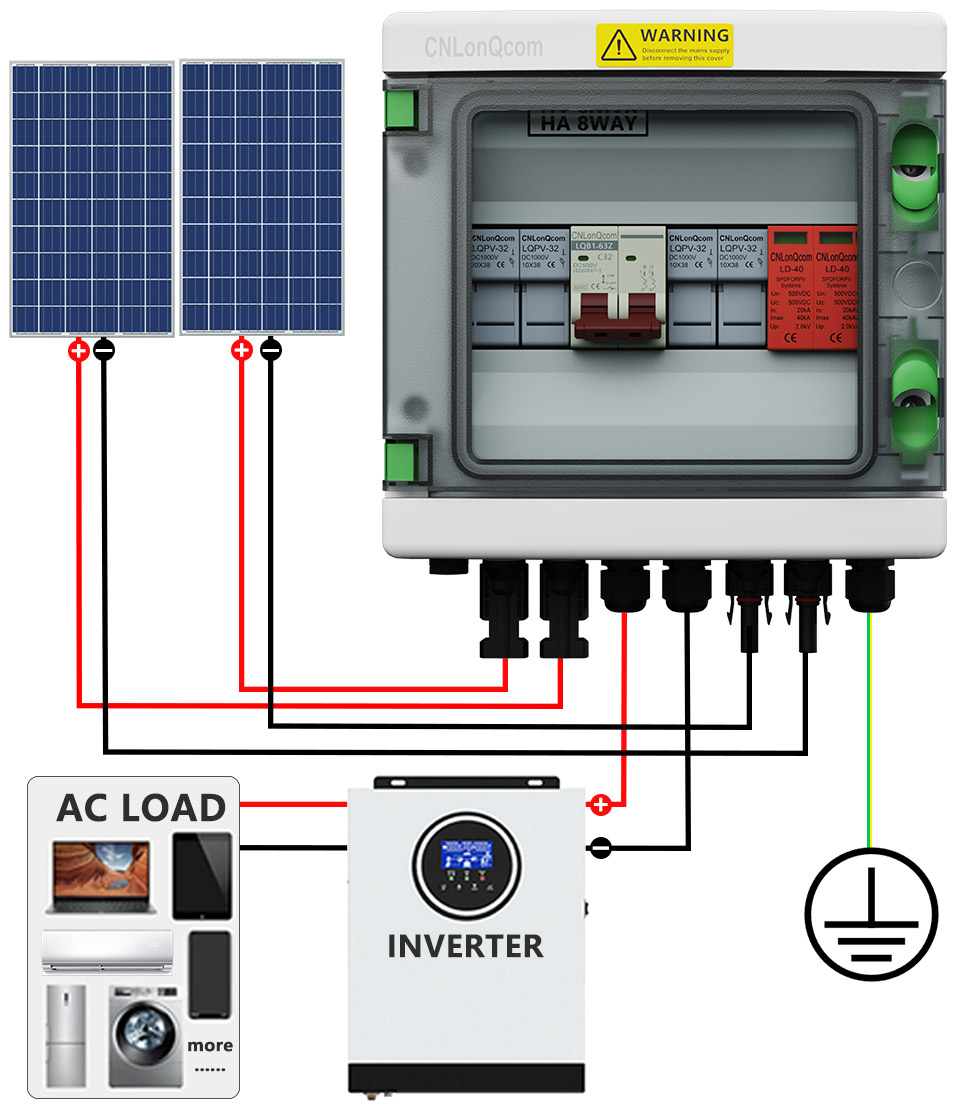

2'den 1'e çıkış kablolama

Ürün detayları

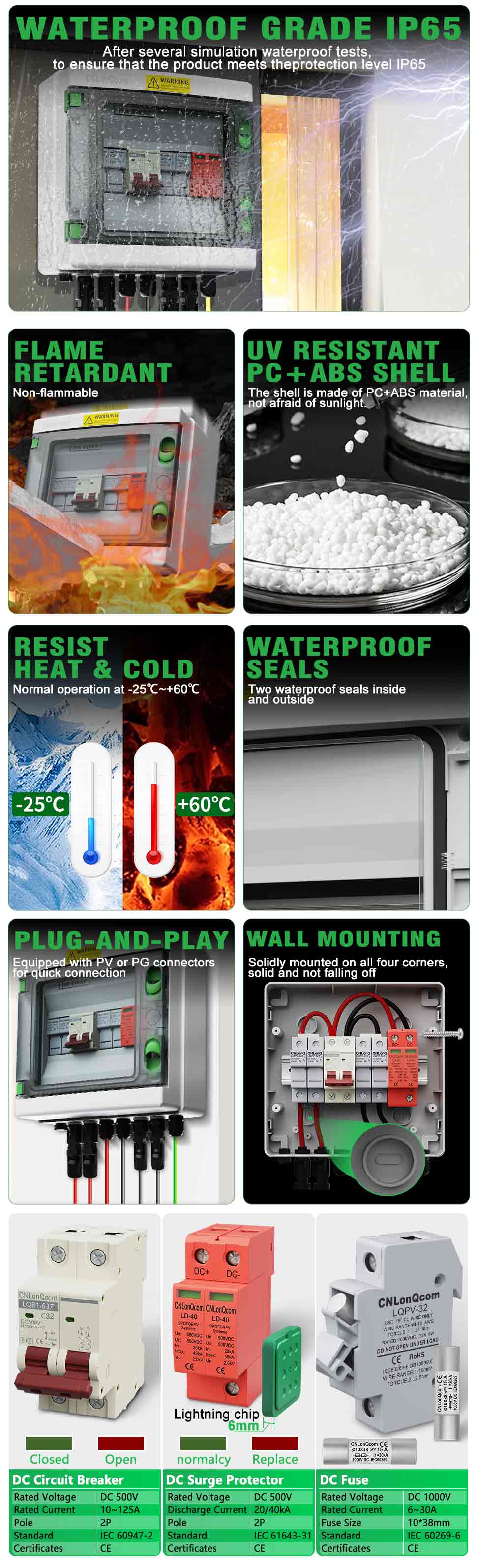

Su geçirmez sınıf IP65

Birkaç simülasyon su geçirmez testten sonra,
Ürünün koruma seviyesini karşıladığından emin olmak için IP65

ALEV
Geciktirici

Yüzsüz
UV dirençli
PC+ABS Kabuğu

Kabuk PC+ABS malzemesinden yapılmıştır,
Güneş ışığından korkmuyorum.
DİRENMEK
Isı ve Soğuk

-25 ° C ~+60 ° C'de normal çalışma
SU GEÇİRMEZ
Fatura

İçeride iki su geçirmez conta
ve dışarıda
Tak ve oynat

PV veya PG konektörleri ile donatılmış
Hızlı bağlantı için

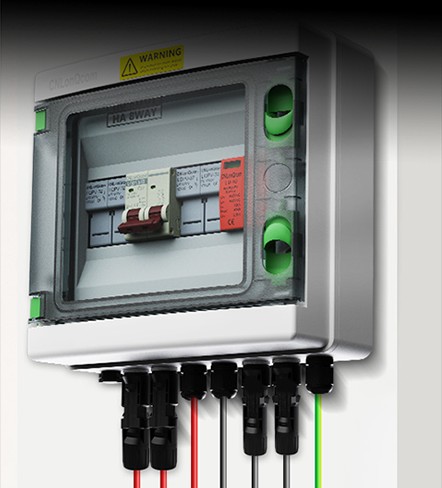

Duvar montajı

Dört köşeye sağlam bir şekilde monte edilmiş,
sağlam ve düşmüyor

DC Devre Kesici

Nominal Voltaj	DC 500V
Değerlendirilmiş Akım	10 ~ 125A
Direk	2p
Standart	IEC 60947-2
Sertifikalar	CE

DC dalgalanma koruyucusu

Nominal Voltaj	DC 500V
Deşarj akımı	20 / 40ka
Direk	2p
Standart	IEC 61643-31
Sertifikalar	CE

DC Sigorta

Nominal Voltaj	DC 1000V
Değerlendirilmiş Akım	6-30A
Sigorta boyutu	10*38mm
Standart	IEC 60269-6
Sertifikalar	CE

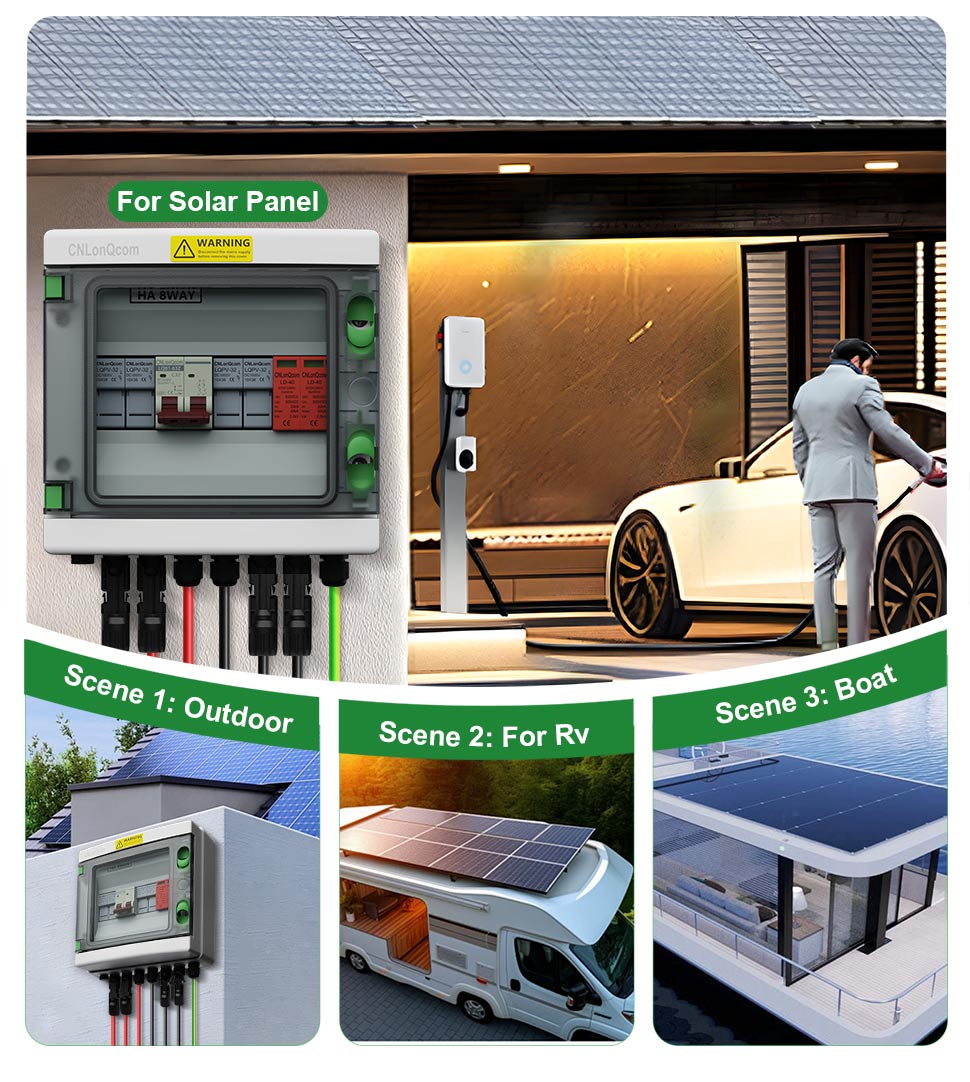

Uygulama sahne10

CNLonqcom'un HA Serisi Plastik PV Birleştirici Kutusu 2 1 Out DC500V, kapalı yapı, aşırı yük koruması, kısa devre koruması, aşırı gerilim koruması, toz, nem ve yıldırım koruması ile PC+ABS su geçirmez bir kasaya sahiptir.

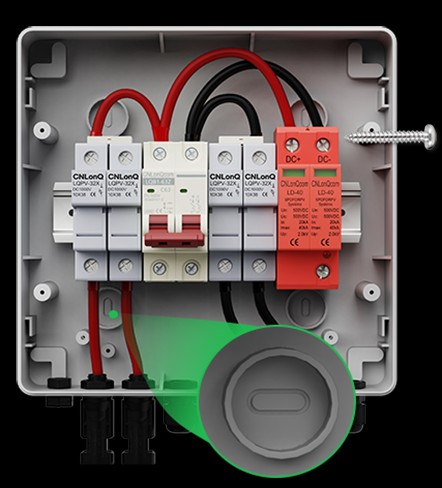

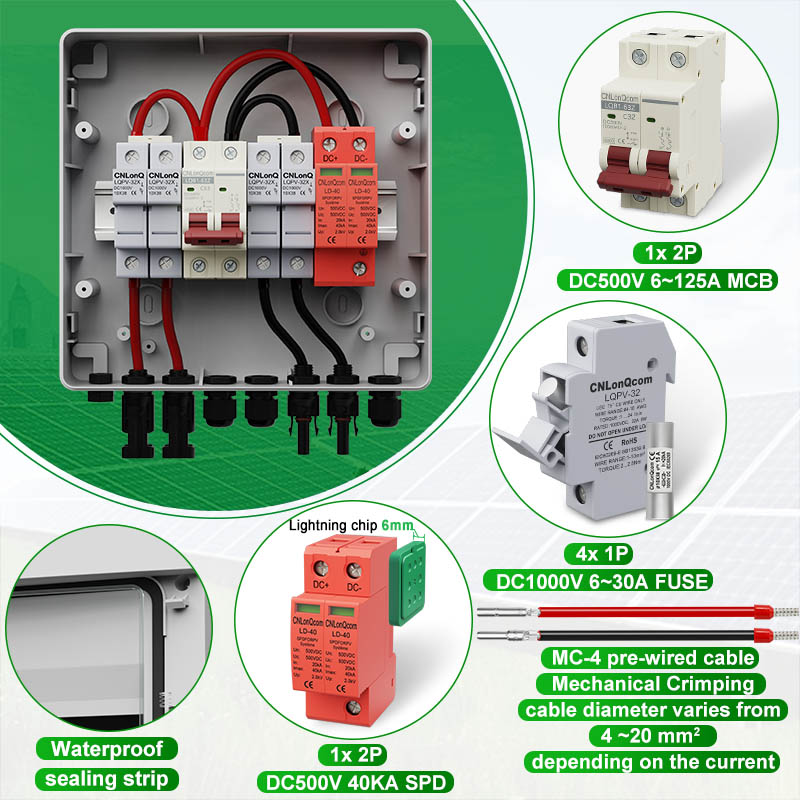

HA serisi plastik PV birleştirici kutusu 2'nin 1 arası DC500V/600V/800V'nin dahili bileşenleri, PA kabuğundan yapılmış 2P MCB, 2P SPD ve 2P sigortasıdır.

SPD modülleri ve sigorta çekirdekleri, hasar gördüğünde kapağı çıkarmadan hızlı bir şekilde değiştirilebilir.

CNLonqcom'un HA Serisi Plastik PV Birleştirici Kutusu 2 1 arası DC500V/600V/800V esas olarak PV sistemlerinin korunması için kullanılır ve genellikle şebeke dışı veya şebekeye bağlı sistemlerde kullanılır. PV panelleri, RV, tekne, açık hava PV, ev, vb.

PV birleştirici kutusu 2 1 aralık DC500V/600V/800V, invertörleri ve güneş panellerini hasardan etkili bir şekilde korur ve yangından gönderir.
