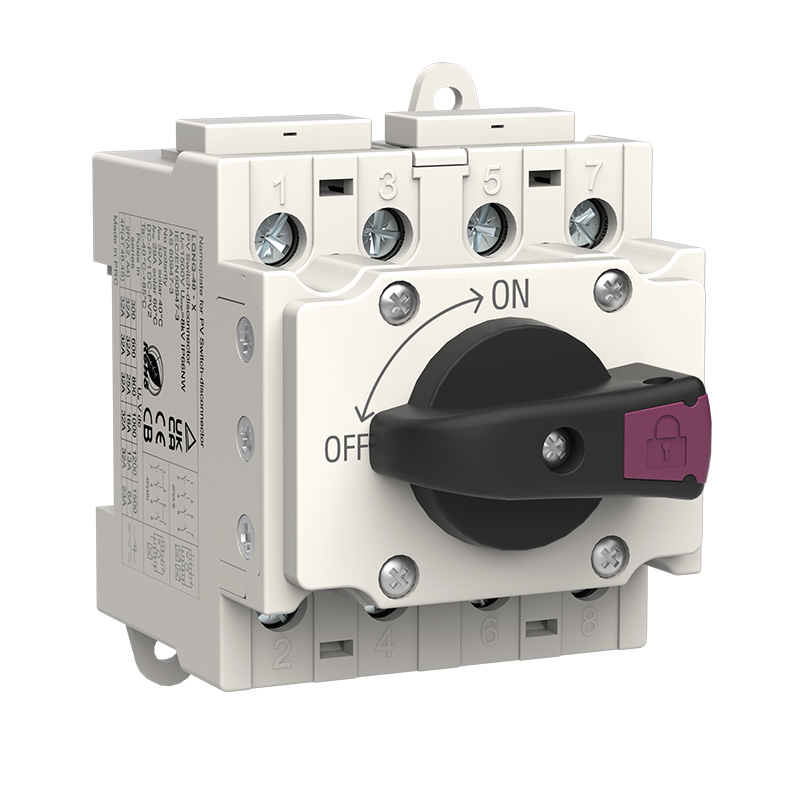

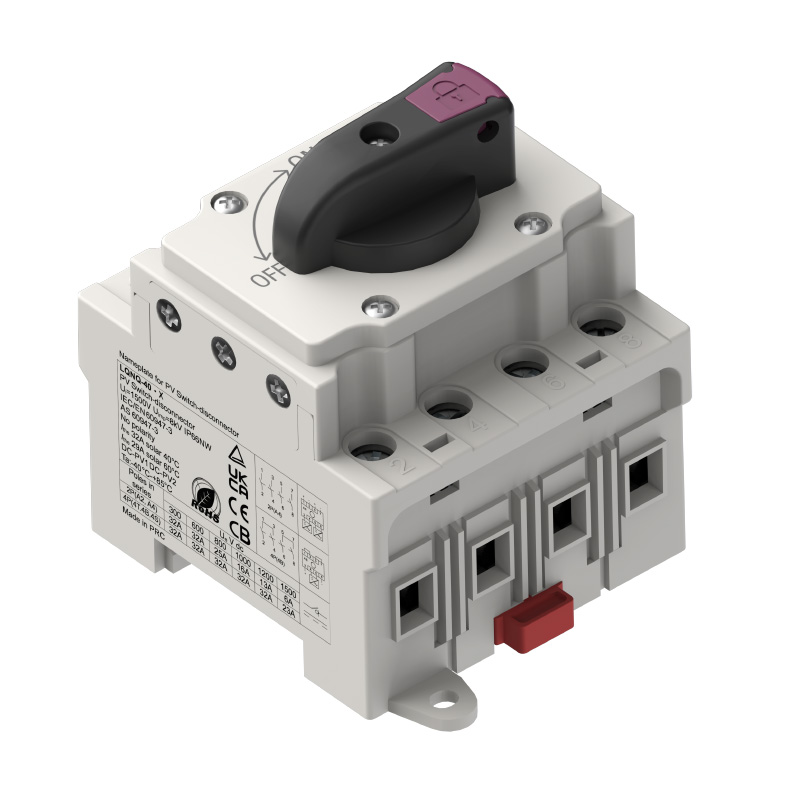

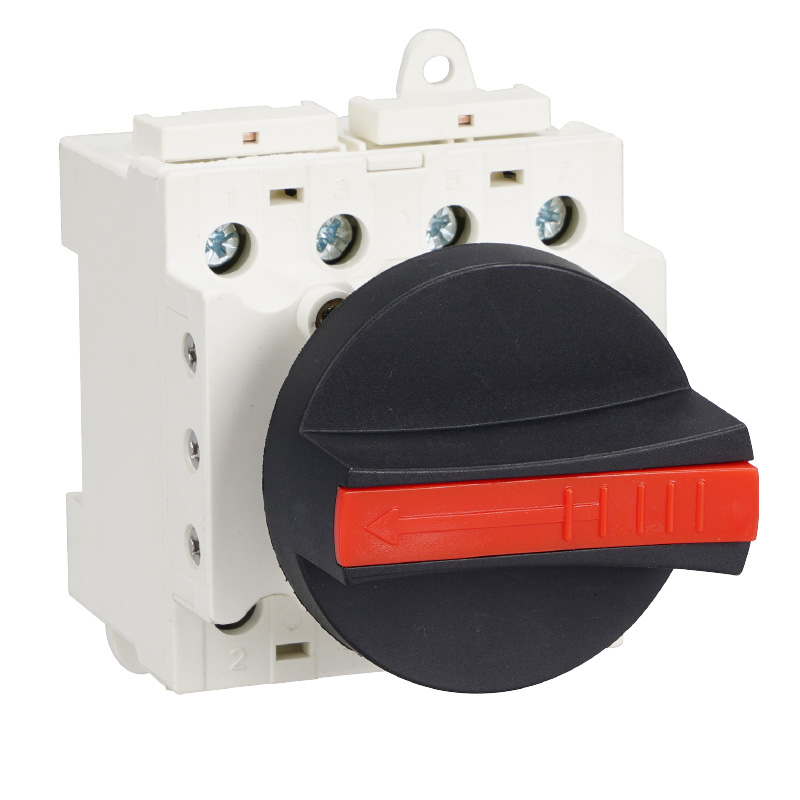

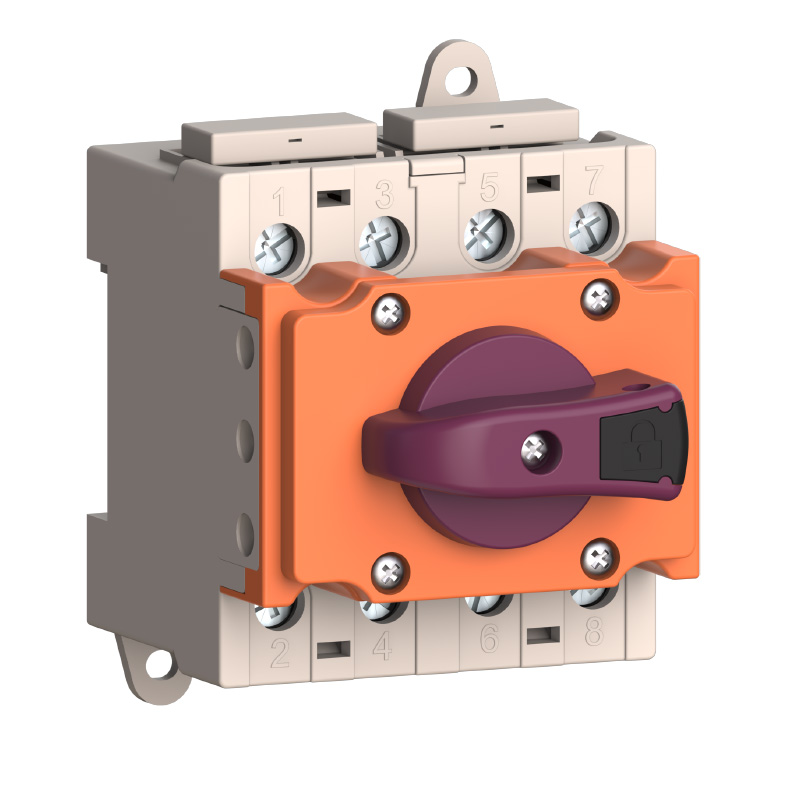

Bağlantı Anahtarı Güç Dağıtım Modülü 2P/4P

Teknik veriler
Model	Lonq-40.x lonq-40.i lonq-40.f
Tip	PV DC Bağlantısı İzolatör Anahtarı
Sicim	2'den 2 veya 2'si veya 1'i 1 veya 1'i 1 veya 1'den 1'i dışarıda
(A)	32	32	32	32	32	23
Nominal çalışma voltajı UE (V)	300	600	800	1000	1200	1500
Nominal yalıtım voltajı kullanıcı arayüzü (v)	1500V
Direk	4p
Nominal Dürtü UIMIM (KV)	8
Kısa Zamanlı Mevcut ICW (KA)	1
Kablolama yöntemi	Polarize edilmemiş
Standart	IEC/EN60947-3 GB/T 14048.3
Güneşlenme özelliği	Evet
Alev geciktirici sınıf	UL94V-0
Konut malzemesi	Pa
İletken malzeme	Gümüş kaplı bakır
Kalite sertifikası	TUV 、 CE 、 CB 、 UKCA 、 AZ 、 CCC 、 ISO9001 、 ROHS
Mekanik Yaşam (Times)	20000
Elektrik Yaşam (Times)	6000
Düğme konumları	9 saatte kapalı 12 saatte
Çalışma sıcaklığı	-40 ℃ ila +85 ℃
Nem	≤95
Yükseklik	2000m
Kurulum	35mm din rayı
Ambalaj detayları	İç kutu başına 1 adet, karton başına 50 adet
Bağlantı Diyagramı İletişim
Yöntem Kodu Bağlan	Devre tipi		Wining Diyagramı		Yük diyagarlığı
2p (A2)	Bir dize için seri 2 kutup, 1 yük
2p (A4)	Bir dize için seri 2 kutup, toplam 2 yük
4p (4t)	Bir ip için seri 4 kutup
4p (4b)	Bir ip için seri 4 kutup
4p (4s)	Bir ip için seri 4 kutup

PV Bağlantı Kesmek
Yerleşik anahtar

DC1200V 32A 2in 2out

lsolasyon devresi

Aşırı voltaj koruması

Kısa Devre Koruması

Malzeme: PA

IP66Dayanıklı

UV direnci

Alev geciktirici

Polarize edilmemiş

-40 ℃ ~ +85 ℃

BOYUT

L*w*h: 71.5*65.7*105 (mm)

Lonq-40.x

Lonq-40.i

Lonq-40.f

Sağlam ambalaj

Hasarlı malların değiştirilmesi garanti

1İç Kutudaki Ürün

3 kat kalınlaştırılmış kraft kağıdı

2Outter kutusu

5 kat oluklu ekstra sert

3Teslimat

Hızlı sevkiyat

Model	Kutuplar	İç kutu (PCS/cm)	Outter kutusu (santimetre)	Münferit (PC'ler)	G.W. (KGS)
LONQ-40.2-2-	4p	1/26*10.8*12	57.5*27.5*49.5	20	21

Tamamen sertifikalı

Yüksek kaliteli ve düşük fiyata sahip markalı kaynak üreticileri

Not: Daha fazla sertifika için bizimle iletişime geçin

Kurulum ve kablolama

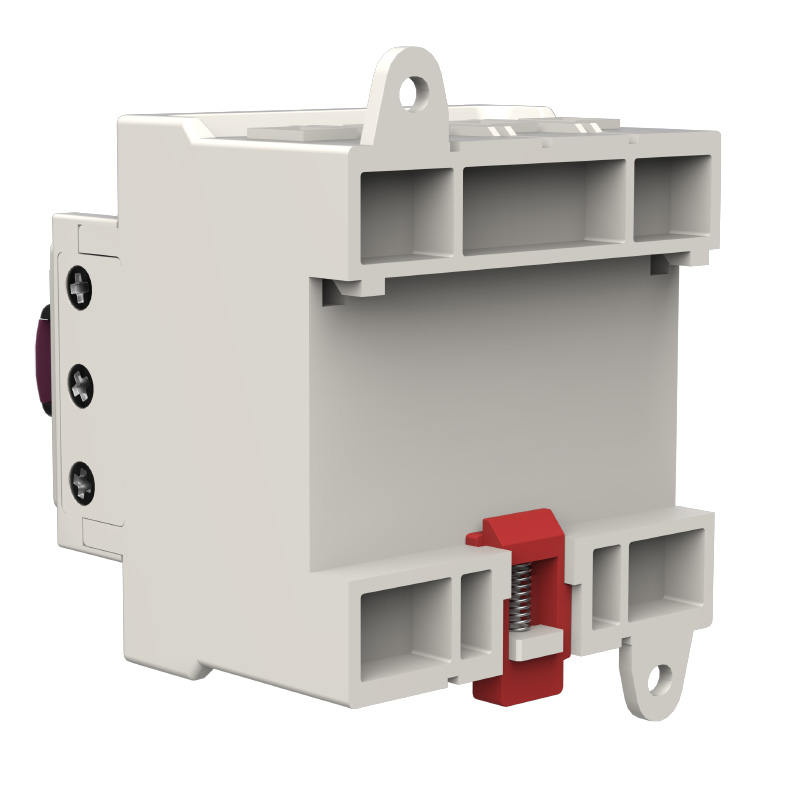

Kurulum ve sökme

Raydan

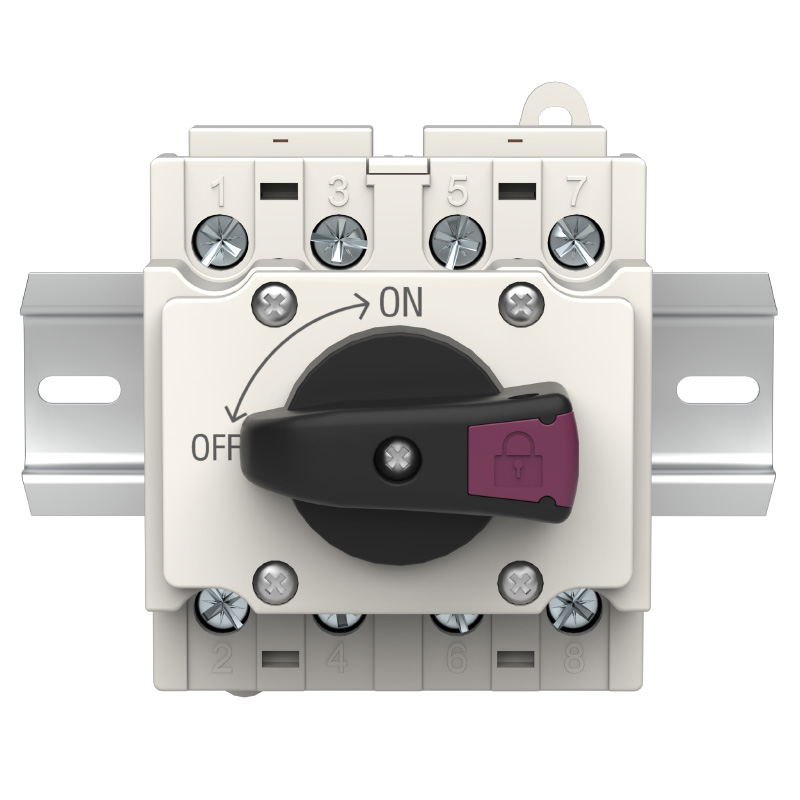

35 mm din rayı yatay olarak sabit bir ortama takın.

Kurulum

①.
②. Din rayına bağlı anahtar anahtarının alt ucunu püskürtün

Sökmek

①. Anahtarını yukarı doğru çekin
②. Cadının üst ucunu din rayıdan çıkarın

Bağlan

1'i 1'e çıkış

1'i 1'e çıkış

1'i 1'e çıkış

2'den 2'si çıkış

Uç:
Polarize olmayan kablo tasarımı, çeşitli kablolama yöntemleri, Daha fazla bağlantı yöntemi bizimle iletişime geçebilir!

Ürün detayları

Alev geciktirici

Son derece uyarlanabilir

Darbe direnci

Hızlı ark söndürme,
1500V'ye kadar olan yalıtım voltajı

Korozyon
dirençli vidalar

Tuz spreyini geçer
48 saat test edin
korozyon olmadan

İle kalın bakır
Gümüş Kaplama Kişileri

Daha iyi iletkenlik
ve istikrar

Mıknatıslar

Hızlı ark
söndürme

PA Konutu

Dayanıklı,
UL 94V-0
alev geciktirici

Uygulama senaryosu

Ürün ailesi

(Not: delik gerekli)

Modelli:

LQNQ-40

Sicim:

1 dize

Daha Fazla Görüntüle

Modelli:

LQNQ-40.1pv

Sicim:

1 dize

Daha Fazla Görüntüle

Modelli:

LQNQ-40.2pv

Sicim:

2 Dize

Daha Fazla Görüntüle

(Not: Kablolama Gerekli)

Modelli:

LQNQ-40.M12

Sicim:

1 dize

Daha Fazla Görüntüle

(Not: Kablolama Gerekli)

Modelli:

LQNQ-40.M20

Sicim:

1 veya 2 dize

Daha Fazla Görüntüle

(Not: Yerleştirme Switch)

Modelli:

LQNQ-40.2-2

Sicim:

2 Dize

Daha Fazla Görüntüle

(Not: Yerleştirme Switch)

Modelli:

Lqnq-40.x

Sicim:

1 veya 2 dize

Daha Fazla Görüntüle

Modelli:

Lqnq-40.i

Sicim:

1 veya 2 dize

Daha Fazla Görüntüle

(Not: PV aksesuarları)

Modelli:

PV konektörleri

Değerlendirilmiş Akım:

6a ~ 60A

Daha Fazla Görüntüle

Cnlonqcom'un küresel düzeni

Temsilcimiz olmaya hoş geldiniz

Temsilcilerimize aşağıdakileri sağlayacağız:

1. Daha uygun fiyat
2. Sergi/Satış Kanalları
3. Alan fiyat koruması
4. OEM/ODM desteği
5. Teknik ve Aksesuar Desteği
6. Yıllık satış hedefi indirimi

● CNLONQCOM, 1kW ila 20kW arasında değişen konut veya ticari fotovoltaik sistemler için tasarlanmış, Bağlantı Anahtarı Güç Dağıtım Modülü 2P/4P üretiminde uzmanlaşmış bir üreticidir. Bu anahtarlar, güneş panelleri ve şarj kontrolörleri, güneş panelleri ve invertörler arasında veya güneş panellerinin kendileri arasında kurulum için tasarlanmıştır.

● Güneş konektörlü önceden kablolu PV anahtar-disconnectors içeren ürünlerimiz daha hızlı ve daha güvenli kurulumlara izin verir. Nominal akımın 8 katına kadar yükleri ayırma kabiliyeti ile, onarım, bakım, muayene ve kurulum gibi elektrik izolasyonu gerektiren herhangi bir durum için ideal bir seçimdir.

● Buna ek olarak, Bağlantı Kesme Anahtarı Dağıtım Modülümüz 2P/4P, UL94V-0 alev geciktirici derecesi, UV dirençli PA muhafazasından yapılmıştır ve iletken, düşük ısı üretimi için gümüş kaplama ile kalın bakırdan yapılmıştır.

● PV anahtar-disconnectorlarımızın güneş konektörleri ile uyumluluğu, özellikle ev güneş sistemleri ve ticari güneş sistemleri için tasarlanmış RV, gemiler ve şebeke dışı/ızgara içi güneş sistemlerinde güneş enerjisi sistemleri için uygun hale getirir. Bağımsız ve kapalı bir izolatör anahtarı ve REM'i sağlayan bir asma kilit ile kapsamlı koruma sağlar
