PV Birleştirici Kutusu: Güneş Sistemlerinin "Akıllı Güç Yöneticisi" - Kapsamlı Bir Kılavuz

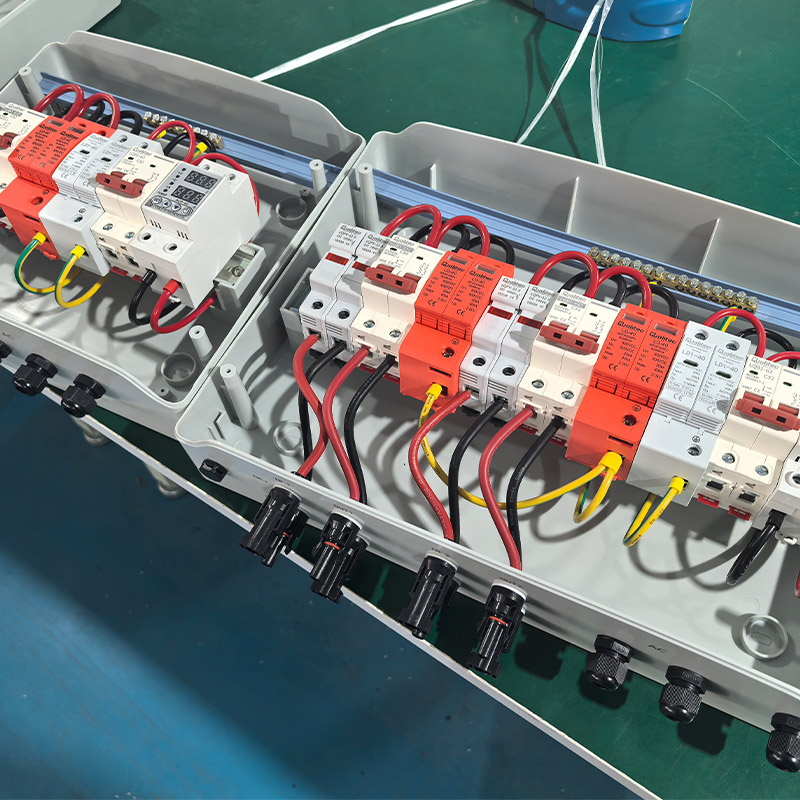

I. PV birleştirici kutularının tanımı ve işlevi

Bir PV birleştirici kutusu (fotovoltaik birleştirici kutusu), güneş enerjisi sistemlerinde kritik bir elektrik bileşenidir. PV dizeleri tarafından üretilen DC gücünün toplanması, korunması ve izlenmesinden ve invertöre iletilmesinden sorumludur. Bir güneş enerjisi istasyonunun "Güç Dağıtım Merkezi" olarak hareket eden, verimli ve güvenli elektrik iletimi sağlar.

Çekirdek işlevler

Akım Toplama: Kablo dağınıklığını azaltmak ve sistem yapısını optimize etmek için çoklu PV dizelerinin (örn. 12-24 dizeleri) paralel bağlantısı.

Devre Koruması: Güvenli çalışmayı sağlayarak aşırı yükleri, kısa devreleri ve ters akımları önler.

Akıllı İzleme: Her bir ip için voltaj, akım ve gücün gerçek zamanlı tespiti, hızlı hata teşhisini mümkün kılar.

Neden bir birleştirici kutusuna ihtiyacınız var?

✔ Tek iplik arızalarının genel üretimi etkilemesini önleyerek sistem güvenilirliğini artırır.

Hat Çizgi kayıplarını azaltır ve iletim verimliliğini artırır.

✔ Akıllı çalışma verileri sağlar ve uzun vadeli bakım maliyetlerini düşürür.

İi. PV birleştirici kutularının temel rolleri

1. Optimize edilmiş iletim için mevcut toplama

PV modülleri tipik olarak dizelere bağlanır ve birleştirici kutusu, daha yüksek bir akım çıkışı oluşturmak için birden fazla dizeyi birleştirir.

Örnek: 10kW'lık bir güneş sistemi, birleştirici kutusunun invertöre güç göndermeden önce birleştirdiği 5 telden (her biri 2KW) oluşabilir.

2. Çok katmanlı devre koruması

Koruma Özelliği İşlevi

DC Sigorta/Devre Kesici, yangın tehlikelerini önlemek için aşırı yükler veya kısa devreler sırasında devreyi keser.

Diyot bloke etmek ters akım akışını önler (örneğin, bir dize gölgeli olduğunda).

Aşırı gerilim koruma, yıldırım veya ızgara dalgalanmalarının neden olduğu voltaj sivri uçlarına karşı korumalar.

3. Akıllı İzleme ve Bakım

Gelişmiş birleştirici kutuları, veri günlüğü, izleme özelliğine sahiptir:

✅ Dize başına akım/voltaj

✅ Toplam sistem gücü ve verimliliği

✅ Hata uyarıları (örneğin, anormal dizeler, tuhaf sigortalar)

Uzaktan izleme (4G/Wi-Fi) hızlı sorun giderme sağlar.

III. PV birleştirici kutularında yıldırım koruması

PV sistemleri açık havada maruz kaldığından, yıldırım koruması kritik bir tasarım özelliğidir!

1. Dalgalanma Koruma Cihazı (SPD)

Fonksiyon: Yıldırım veya ızgara dalgalanmalarından yüksek voltaj dalgalanmalarını emer.

Kurulum: Genellikle DC giriş/çıkış terminallerine yerleştirilir.

2. Topraklama koruması

Metal muhafaza, yıldırım akımlarını güvenli bir şekilde dağıtmak için düzgün bir şekilde topraklanmalıdır.

Standart: yer direnci <4Ω (büyük ölçekli bitkiler için <1Ω).

3. İzolasyon tasarımı

Yıldırım izolasyon terminalleri, yüksek voltaj dalgalanmalarının diğer devreleri etkilemesini önler.

⚠ Önemli notlar:

Yıldırım eğilimli alanlarda, yüksek koruma derecelendirmeleri olan TUV/CE sertifikalı kutuları seçin (örn. IP65).

SPD'leri düzenli olarak inceleyin (~ 2 yılda bir değiştirin).

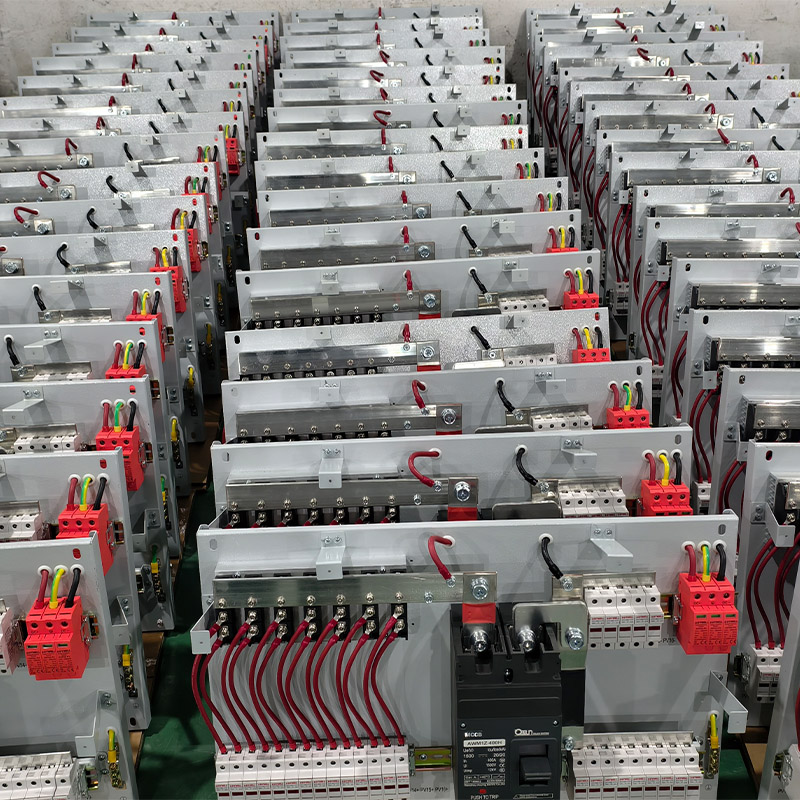

IV. PV Birleştirici Kutuları ve Seçim Kılavuzu Türleri

Birleştirici kutuları uygulamaya göre kategorize edilmiştir:

1. Giriş sayısı ile

Uygulama Özellikleri Tür

4-8 Giriş (Küçük) Konut Çatı PV Basit Yapı, Düşük Maliyet

12-24 Giriş (Standart) Ticari/Orta Ölçekli Bitkiler Akıllı İzleme, Sağlam Yıldırım Koruması

24+ Giriş (Büyük) Yardımcı Program Ölçekli Güneş Çiftlikleri Yüksek Koruma (IP67), Uzaktan Kumanda

2. işlevselliğe göre

Temel: Sigortalar + Anahtarlar (Bütçe Projeleri)

Akıllı: Veri Günlüğü, Anti-Remen, PID kurtarma (Premium Ticari Kullanım)

Patlamaya dayanıklı: Tehlikeli ortamlar için (paslanmaz çelik + sertifikalar)

3. Montaj tarzı

Duvara monte: çatılar için alan tasarrufu

Zemin duruşu: Büyük bitkiler için daha kolay bakım

V. Doğru birleştirici kutusu nasıl seçilir?

1. Giriş kanallarını eşleştirin

Konut: 4-8 girdi

Ticari: 12-24 giriş

Fayda Ölçeği: 24+ Giriş (Modüler Tasarım)

2. Koruma derecelendirmesini kontrol edin

Dış mekan: minimum IP65 (toz/su geçirmez)

Kıyı/Endüstriyel: Paslanmaz Çelik Konut

3. Akıllı özelliklere öncelik verin

Daha kolay teşhis için IV eğri taraması ve uzaktan izleme olan modelleri tercih edin.

4 Sertifikaları doğrulayın

Uluslararası: TUV, CE, UL (Kuzey Amerika)

Yurtiçi: CQC, "Altın Güneş" sertifikası

Sonuç: Güneş Sistemlerinin Unsung Kahramanı

Genellikle gözden kaçmasına rağmen, PV birleştirici kutuları verimli ve güvenli güneş enerjisi üretimi için vazgeçilmezdir. Mevcut kümeden yıldırım korumasına kadar, sistem performansını her seviyede yükseltirler.

Seçim İpuçları:

🔹 Konut PV → 4-8 Giriş Akıllı Modeller (Wi-Fi İzleme)

🔹 Ticari bitkiler → 12-24 giriş, yüksek koruma (IP65 + SPD)

🔹 Yardımcı program ölçeği → modüler, uzaktan yönetilen

Güneş sisteminizi bugün yükseltin - birleştirici kutusu "Akıllı Güç Yöneticisi" olsun! ☀️
