PV Bağlantısı Anahtarı: Güneş Sistemlerinin "Güvenlik Koruyucu" - Tam Bir Kılavuz

I. PV bağlantısı anahtarlarının tanımı ve işlevi

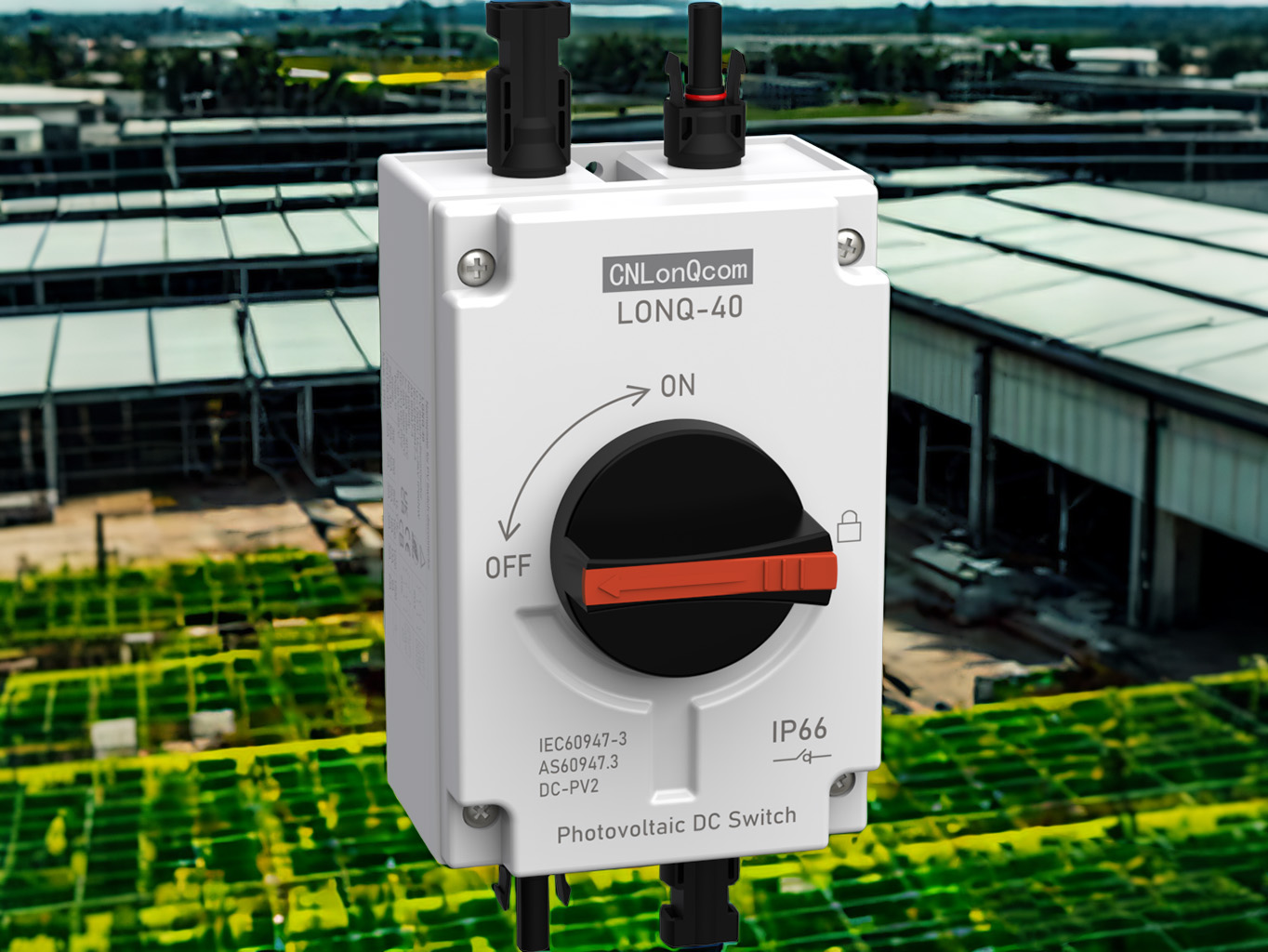

Bir PV bağlantısı anahtarı, güneş enerjisi sistemlerindeki DC devreleri için özel olarak tasarlanmış bir güvenlik anahtarıdır.     İki ana işlevi sunar: bakım veya hatalar sırasında mutlak güvenliği sağlamak için bir PV sisteminin "acil durum freni" olarak hareket eden elektriksel izolasyon ve acil durum kapatma.

Çekirdek işlevler

Fiziksel İzolasyon: Bakım sırasında akım akışını sağlamak için görünür bir kesme noktası sağlar.

Aşırı yük koruması: Bazı modeller kısa devre hasarını önlemek için sigortaları entegre eder.

Sistem segmentasyonu: Tüm sistemi etkilemeden ayrı ayrı dizelerin seçici bağlantısının kesilmesini sağlar.

Güneş sistemleri neden özel bağlantı kesme anahtarları kullanmalı?

✔ Standart AC anahtarları DC yaylarını güvenilir bir şekilde kesintiye uğratamaz (tehlikeli!).

✔ Uluslararası güvenlik standartlarına uymaktadır (ör. NEC 690.17).

✔ Ters akımın zarar görmesini önler.

İi.     PV bağlantısı anahtarlarının temel rolleri

1. Güvenlik izolasyonu (birincil amaç)

Bakım Güvenliği: İnvertörler veya kablolama servis ederken net bir fiziksel kesme noktası sağlar.

Acil Durum Kapatma: Ateş, Yıldırım vb.

Ters akım koruması: İnvertörlerin geceleri panellere geri beslemesini önler.

2. Aşırı Yük Koruması (Geliştirilmiş Özellikler)

Koruma Tipi Uygulama Etkinliği

Kısa devre koruması Dahili DC Sigortası arıza akımını keser (1000VDC/20ka'ya kadar).

Aşırı akım koruması termomanyetik yolculuk mekanizması kablo aşırı ısınma/yangınları önler.

ARC Arıza Koruması Hızlı Kırma Tasarım (<3ms) UL1699B ARC arıza standartlarına uygundur.

3. Sistem yönetimi

String'e özgü kontrol: Büyük bitkiler bölümleri yönetebilir (örneğin, 10 ipte 1 anahtar).

Durum Görünürlüğü: Mekanik Gösterge Penceresi (bazı LED ışıkları olan) açık/kapalı durumu gösterir.

III.     PV Bağlantı Kesme Anahtarlarının Türleri ve Seçimi

1. yapıya göre

Tür Özellikler Uygulamaları

Manuel sap türü mekanik sap + görünür kesme noktası, düşük maliyet.    Konut/küçük ticari sistemler.

Yük kırma türü yük akımını kesintiye uğratabilir (ark oluğu gerektirir).    Orta ölçekli PV dizileri.

Sigorta-kombinasyon tipi entegre DC sigorta, çift amaçlı tasarım.    Yüksek kısa devre akım senaryoları.

2. Voltaj derecelendirmesine göre

600VDC Sınıf: Konut Sistemleri Standart (Çin/Avrupa).

1000VDC sınıfı: Büyük güneş çiftlikleri (ABD NEC gereksinimi).

1500VDC sınıfı: Yeni nesil ultra yüksek voltaj sistemleri (maliyet etkin).

IV. PV Bağlantı Kesme Anahtarı Nasıl Seçilir?

1. Sertifikaları kontrol edin

Kuzey Amerika: UL 98B, NEC 690.17.

Avrupa: IEC 60947-3, VDE 0660.

2. Anahtar parametreler

Nominal Voltaj ≥ Sistem maks. Voltaj (% 20 marj).

Kırılma kapasitesi ≥ Beklenen kısa devre akımı.

Koruma derecesi: IP65+ dış mekan kullanımı için.

V. Kurulum ve Bakım İpuçları

1. Kurulum Konumu

Zorunlu: İnvertör DC girişinin 1 metresi içinde (NEC gereksinimi).

Önerilen: Birleştirici kutusu çıkışında.

2. Bakım

Temas oksidasyonunu her 6 ayda bir kontrol edin.

Her yıl test etme hızını test edin.

Fırtına mevsiminden önce topraklama direncini denetleyin.

Sonuç: Güvenlik önce, izolasyon anahtardır!

Küçük olmasına rağmen, PV bağlantısı anahtarları kişisel güvenlik için son savunma hattıdır.     1500V sistemlerinin ve akıllı PV'nin yükselişi ile yeni nesil anahtarlar daha yüksek voltaj, daha hızlı kırılma ve IoT entegrasyonuna doğru gelişmektedir.
